Ako môžu ultra presné lineárne vedenia zlepšiť presnosť, stabilitu a spoľahlivosť v moderných pohybových systémoch

Zhrnutie článku: Ultra presné lineárne vedeniasú nevyhnutné pre pohybové systémy, ktoré vyžadujú výnimočne presné polohovanie, hladký pohyb, vysokú tuhosť a dlhodobú opakovateľnosť. Od polovodičových zariadení a presných obrábacích strojov až po robotiku a lekárske prístroje môže správne lineárne vedenie priamo ovplyvniť kvalitu obrábania, stabilitu zariadenia a prevádzkové náklady. Tento článok vysvetľuje, ako fungujú ultra presné vodiace lišty, na ktorých špecifikáciách najviac záleží, ako sa porovnávajú presné triedy a čo by mali kupujúci zvážiť pri výbere spoľahlivého riešenia od profesionálneho výrobcu, ako je napr.Maitu.

Obsah

• Prečo sú ultra presné lineárne vedenia dôležité?
• Aké technické vlastnosti definujú vysokovýkonné lineárne vedenie?
• Ako presné stupne a tolerancie ovplyvňujú výkon?
• Ktoré materiály a povrchové úpravy podporujú dlhodobú presnosť?
• Kde sa bežne používajú ultra presné lineárne vedenia?
• Ako by ste si mali vybrať správne lineárne vedenie?
• Akú kontrolu kvality by mali kupujúci očakávať?
• Často kladené otázky
• Záverečné myšlienky

Prečo sú ultra presné lineárne vedenia dôležité?

V modernej automatizácii už lineárny pohyb nie je len o presúvaní súčiastky z bodu A do bodu B. Výroba polovodičov, presná kontrola, CNC obrábanie, robotika a lekárske zariadenia často vyžadujú opakovateľný pohyb s extrémne malými odchýlkami. V týchto aplikáciách môže aj niekoľko mikrometrov geometrickej chyby ovplyvniť kvalitu produktu, presnosť montáže alebo výsledky merania.

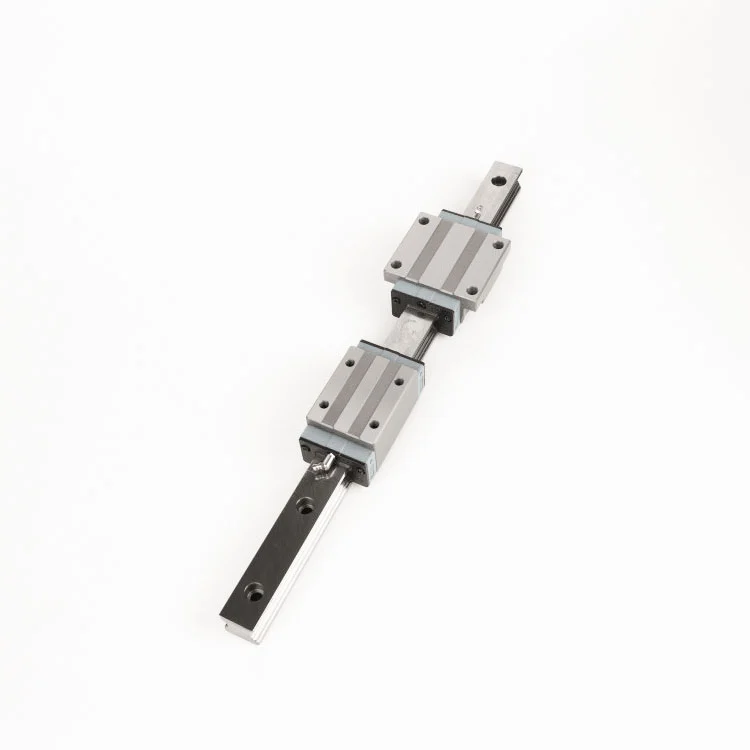

Ultra presné lineárne vedenia poskytujú riadené rozhranie valivého pohybu medzi vodiacou koľajnicou a vozíkom. Ich optimalizovaná geometria obežnej dráhy, starostlivo brúsené montážne povrchy a kontrolované výrobné tolerancie pomáhajú minimalizovať nežiaduce vibrácie, kolísanie polohy a mechanickú vôľu.

Maitu vyvíja produkty s lineárnym pohybom pre náročné priemyselné aplikácie a má viac ako 12-ročné skúsenosti s výrobou presných komponentov a súvisiacich riešení. Jeho mimoriadne presné vedenia sú navrhnuté s ohľadom na tuhosť, rozmerovú konzistenciu, výkon pri zaťažení a dlhodobú spoľahlivosť, vďaka čomu sú vhodné pre systémy, kde bežné lineárne vedenia nemusia poskytovať dostatočnú presnosť.

Hodnota ultra presného vedenia teda nie je obmedzená na jeho rozmerovú toleranciu. Je to kombinácia geometrickej presnosti, materiálových vlastností, správania predpätia, kvality inštalácie, mazania, tesnenia a kontroly kvality, ktorá určuje výkon v reálnom svete.

Aké technické vlastnosti definujú vysokovýkonné lineárne vedenie?

Presné lineárne vedenie by sa malo hodnotiť ako úplný komponent pohybu a nie ako jediné číslo presnosti. Pri určovaní jeho výkonu spolupracuje niekoľko technických charakteristík.

Štvorbodový kontakt a rozloženie zaťaženia

Optimalizovaná štruktúra obežnej dráhy môže rozložiť aplikované zaťaženie na viacero kontaktných bodov. To pomáha vodidlu efektívnejšie zvládať radiálne sily, bočné sily a momentové zaťaženia, najmä vo viacosových zariadeniach.

Presne brúsené povrchy

Vybrúsené obežné dráhy a montážne plochy prispievajú k hladšiemu pohybu vozíka a zlepšenej rozmerovej konzistencii. Maitu špecifikuje brúsené obežné dráhy s povrchovou úpravou približne Ra 0,4–0,8 μm pre svoju ultrapresnú sériu.

Vysoká tuhosť

Tuhosť sa stáva obzvlášť dôležitou, keď vedenie podporuje ťažké nástroje, rezné sily, kontrolné moduly alebo viacosové mechanizmy. Pevná vodiaca dráha môže pomôcť znížiť deformáciu a udržať stabilitu polohy pri pracovnom zaťažení.

Spoľahlivé tesnenie a mazanie

V lineárnych pohybových systémoch je hlavným problémom kontaminácia. Integrované viaclabyrintové tesnenia môžu pomôcť zabrániť tomu, aby sa nečistoty dostali k valivým prvkom a obežným dráham. Voliteľné riešenia mazania môžu ešte viac znížiť požiadavky na údržbu počas predĺženej prevádzky.

• Stabilný a plynulý lineárny pohyb
• Schopnosť vysokého zaťaženia a momentového zaťaženia
• Znížené vibrácie počas cestovania
• Kontrolovaná montáž a presnosť chodu
• Ochrana pred prachom a vonkajšími nečistotami
• Dlhšie intervaly údržby pri správnom mazaní

Ako presné stupne a tolerancie ovplyvňujú výkon?

Presná trieda určuje, ako prísne sú kontrolované kritické rozmery a geometrické charakteristiky. Pre aplikácie zahŕňajúce viacero paralelných koľajníc alebo koordinovaných osí je konzistencia medzi vodiacimi dráhami obzvlášť dôležitá, pretože počas inštalácie a prevádzky sa môžu nahromadiť malé rozmerové rozdiely.

Napríklad výrobné údaje spoločnosti Maitu poskytujú niekoľko presných tried, vrátane N, H, P, SP a UP. Trieda UP predstavuje najvyššiu kategóriu presnosti v uvedenom rozsahu.

Poznámka: Uvedené hodnoty sú výrobné parametre pre povolenú výšku a šírku (△H a △W) a mali by byť vyhodnotené spolu so špecifickou konfiguráciou vedenia a požiadavkami aplikácie.

Pre systémy, ktoré vyžadujú synchronizovaný pohyb, môže výber vyššej presnosti poskytnúť väčšiu rozmerovú konzistenciu. Najvyššia trieda však nie je automaticky najlepšou voľbou pre každý stroj. Kupujúci by mali vyvážiť požadovanú presnosť, zaťaženie, dĺžku koľajnice, podmienky inštalácie, prevádzkové prostredie a celkové náklady na projekt.

Ktoré materiály a povrchové úpravy podporujú dlhodobú presnosť?

Výber materiálu priamo ovplyvňuje tvrdosť, odolnosť proti opotrebovaniu, rozmerovú stabilitu a životnosť. Ložisková oceľ s vysokým obsahom uhlíka, ako je materiál ekvivalentný SUJ2, sa široko používa pre náročné komponenty s valivými kontaktmi, pretože po vhodnom tepelnom spracovaní môže dosiahnuť vysokú tvrdosť.

Séria ultra presných lineárnych vedení Maitu používa ložiskovú oceľ s vysokým obsahom uhlíka so špecifikovanou tvrdosťou približne 58–62 HRC. Presne brúsené obežné dráhy a riadené tepelné spracovanie pomáhajú vytvárať stabilnú kontaktnú plochu pre nepretržitú prevádzku.

V závislosti od prostredia aplikácie možno zvážiť aj povrchové úpravy. Čierny oxid a bezprúdové pokovovanie niklom môžu poskytnúť dodatočnú ochranu povrchu a môžu byť užitočné, keď je dôležitým faktorom odolnosť voči korózii alebo odolnosť voči životnému prostrediu.

• Základný materiál:Ložisková oceľ s vysokým obsahom uhlíka
• Tvrdosť:Približne 58–62 HRC
• Cieľ pretekárskej dráhy:Približne Ra 0,4–0,8 μm
• Voliteľná ochrana:Čierny oxid alebo bezprúdové pokovovanie niklom

Kde sa bežne používajú ultra presné lineárne vedenia?

Čím prísnejšie sú požiadavky na pohyb, tým väčšia je potenciálna hodnota vysoko presného vedenia. Tieto komponenty sú obzvlášť dôležité, keď si zariadenie musí zachovať opakovateľnú polohu pri manipulácii s nepretržitým pohybom alebo vonkajším zaťažením.

Polovodičové vybavenie

Zariadenia na manipuláciu, kontrolu, dávkovanie a balenie plátkov môžu vyžadovať vysoko kontrolovaný pohyb. Stabilné lineárne vedenie pomáha polohovacím systémom udržiavať opakovateľnosť a znižovať nežiaduce vibrácie.

Presné obrábacie stroje

CNC a iné vysoko presné obrábacie zariadenia závisia od pevných pohybových komponentov, ktoré podporujú presnosť rezania a opakovateľné polohovanie nástroja.

Priemyselná robotika

Lineárne osi používané s robotickými systémami môžu byť vystavené meniacim sa zaťaženiam a zložitým pohybovým vzorcom. Silná momentová zaťažiteľnosť môže pomôcť udržať stabilitu vo viacosových konfiguráciách.

Presné meracie prístroje

Meracie zariadenie je obzvlášť citlivé na mechanické odchýlky. Plynulý pohyb a kontrolované geometrické tolerancie môžu pomôcť znížiť mechanické zdroje chýb merania.

Lekárske vybavenie

Lekárska výroba a presné nástroje často vyžadujú spoľahlivé umiestnenie, kontrolovaný pohyb a vhodnú ochranu povrchu. Výber sprievodcu by mal zohľadňovať mechanické vlastnosti aj environmentálne požiadavky.

Ako by ste si mali vybrať správne lineárne vedenie?

Výber vodiacej dráhy len na základe jej inzerovanej triedy presnosti môže viesť k nevhodnému dizajnu. Lepším prístupom je vyhodnotenie celého prevádzkového prostredia a mechanických požiadaviek.

1. Určite požadovanú presnosť polohovania:Definujte cieľovú presnosť, opakovateľnosť a prípustnú geometrickú odchýlku.
2. Vypočítajte statické a dynamické zaťaženie:Zvážte užitočné zaťaženie, zrýchlenie, reznú silu, momentové zaťaženie a rozloženie zaťaženia.
3. Skontrolujte dĺžku koľajnice:Dlhšie koľajnice môžu mať rôzne požiadavky na toleranciu, takže dĺžka a stupeň presnosti by sa mali hodnotiť spoločne.
4. Vyhodnoťte podmienky prostredia:Zvážte požiadavky na prach, vlhkosť, teplotu, korozívne látky a čisté priestory.
5. Vyberte si vhodné mazanie:Správne mazanie je nevyhnutné pre zníženie trenia a podporu konzistentného odvaľovacieho výkonu.
6. Potvrďte presnosť inštalácie:Ani vysoko presné vedenie nedokáže kompenzovať nesprávne opracovanú alebo zle vyrovnanú montážnu plochu.
7. Vyžiadajte si dokumentáciu o kontrole:Správy o technickej kontrole poskytujú užitočný dôkaz, že dodané komponenty spĺňajú dohodnuté špecifikácie.

Pri projektoch s náročnými požiadavkami by inžinieri mali pred dokončením špecifikácie zvážiť aj konfiguráciu vozíka, predpätie, spôsob montáže, paralelnosť koľajníc, interakciu pohon-systém a očakávaný servisný cyklus.

Akú kontrolu kvality by mali kupujúci očakávať?

Presné komponenty vyžadujú skôr merateľnú kontrolu kvality než len vizuálnu kontrolu. Profesionálny dodávateľ by mal mať procesy, ktoré zahŕňajú suroviny, tepelné spracovanie, brúsenie, overovanie rozmerov, prevádzkový výkon a výstupnú kontrolu.

Maitu uvádza, že jeho výrobný proces využíva vysledovateľnosť kvality založenú na ERP od skladovania ložiskovej ocele s vysokým obsahom uhlíka cez tepelné spracovanie, presné brúsenie a konečnú kontrolu. Jeho vedenia sú tiež podrobené profilovej projekcii, hlučnosti a overovaniu zaťaženia, pričom k zákazkám sa dodáva inšpekčná dokumentácia.

Tento prístup je dôležitý pre výrobcov OEM a inžinierske tímy, pretože sledovateľné údaje o kontrole môžu podporiť prichádzajúcu kontrolu kvality, projektovú dokumentáciu a rozhodnutia o dlhodobej údržbe.

Maitu tiež uvádza viac ako 16 000 špecifikácií presných vodiacich skrutiek a lineárnych komponentov vyvinutých od začiatku prevádzky v Suzhou spolu so skúsenosťami, ktoré slúžia viac ako 5 000 globálnym zákazníkom. Jej výrobné zdroje zahŕňajú zariadenia v Suzhou a Dongguan, ktoré podporujú požiadavky na malé množstvá aj väčšie výrobné zákazky.

Často kladené otázky

Čo sú ultra presné lineárne vedenia?

Ultra presné lineárne vedenia sú vysoko presné lineárne pohybové komponenty navrhnuté pre aplikácie vyžadujúce kontrolované polohovanie, hladký pohyb, vysokú tuhosť a konzistentné geometrické tolerancie. Bežne sa používajú v polovodičových zariadeniach, presných obrábacích strojoch, robotike, meracích zariadeniach a lekárskej výrobe.

Čím sa lineárne vedenia triedy UP líšia od štandardných tried?

Vodiace vedenia triedy UP sa vyrábajú s užšími rozmerovými toleranciami ako štandardné triedy. Napríklad uvedené výrobné parametre spoločnosti Maitu ukazujú toleranciu △H a △W 2 μm pre koľajnice vyššej triedy s dĺžkami do 500 mm. Skutočná vhodnosť triedy závisí od celkovej konštrukcie stroja a požadovanej presnosti.

Aký materiál sa bežne používa na vysoko presné lineárne vedenia?

Ložisková oceľ s vysokým obsahom uhlíka sa bežne vyberá pre náročné aplikácie s lineárnym pohybom, pretože po tepelnom spracovaní môže dosiahnuť vysokú tvrdosť a odolnosť proti opotrebovaniu. Maitu špecifikuje materiál ekvivalentný SUJ2 s tvrdosťou približne 58–62 HRC pre svoju ultrapresnú sériu.

Ako možno zlepšiť životnosť lineárneho vedenia?

Správna inštalácia, vhodné predpätie, vhodné mazanie, kontrola znečistenia, správne rozloženie zaťaženia a pravidelná kontrola prispievajú k životnosti. Utesnené vedenia a vhodné povrchové úpravy môžu poskytnúť dodatočnú ochranu v náročných prevádzkových prostrediach.

Sú ultra presné vodidlá vhodné pre čisté priestory alebo pre polovodičové aplikácie?

Môžu byť vhodné, keď sú konfigurácia vedenia, mazanie, tesnenie, povrchová úprava a požiadavky na čistotu správne prispôsobené aplikácii. V prípade citlivých prostredí by kupujúci mali pred objednávkou prediskutovať s dodávateľom materiál, náter, mazanie, kontrolu častíc a požiadavky na kontrolu.

Záverečné myšlienky

Ultra presné lineárne vedenia hrajú kľúčovú úlohu v aplikáciách, kde presnosť pohybu, tuhosť, opakovateľnosť a spoľahlivosť priamo ovplyvňujú výkon zariadenia. Výber správneho riešenia si vyžaduje viac než len porovnávanie nominálnych tried presnosti. Kvalita materiálu, povrchová úprava obežnej dráhy, rozloženie zaťaženia, tesnenie, mazanie, podmienky inštalácie, kontrolné postupy a požiadavky na aplikáciu by sa mali posudzovať spoločne.

S viac ako 12-ročnými skúsenosťami v technológii presného lineárneho pohybu, širokým portfóliom produktov, podrobnými výrobnými parametrami a sledovateľnými procesmi kontroly kvality poskytuje Maitu riešenia lineárneho vedenia pre náročné priemyselné aplikácie. Ak hodnotíte vodiace lišty pre CNC zariadenia, polovodičové stroje, robotiku, presné meranie alebo lekársku výrobu, prečítajte si viac o ultra presných lineárnych vedeniach akontaktujte násaby sme prediskutovali vašu presnosť, zaťaženie, dĺžku koľajnice, environmentálne požiadavky a požiadavky na prispôsobenie.
