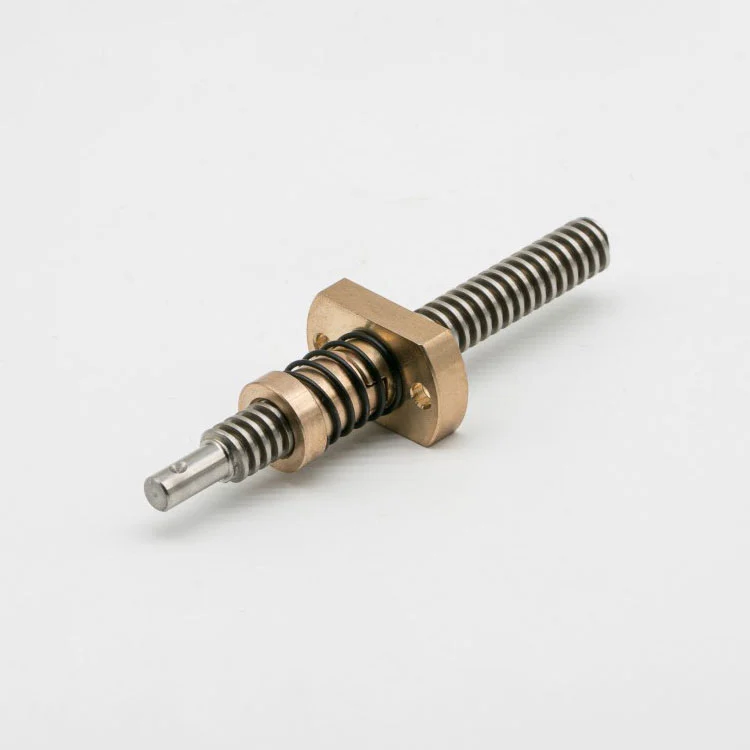

Pružinová protišmyková matica pre CNC stroj

Ako profesionálny výrobca so zameraním na presné trapézové skrutky a matice poskytuje Maitu vysoko výkonnú pružinovú protišmykovú maticu pre CNC stroj, špeciálne navrhnutú na riešenie chyby strateného pohybu spôsobenej vôľou v štandardných trapézových maticách počas obojsmerných pohybov CNC stroja. Podľa konkrétnych modelov vašich CNC strojov, požiadaviek na zaťaženie, pracovnú teplotu a požiadavky na presnosť polohy vieme prispôsobiť kľúčové parametre, ako je špecifikácia závitu (30-stupňový lichobežníkový alebo 29-stupňový ACME), štruktúra matice, predpätie pružiny, dizajn príruby a výber materiálu. Jeho inovatívny dizajn s pružinou nepretržite vyvíja konzistentné predpätie, zachováva nulovú axiálnu vôľu počas celej životnosti a zodpovedá potrebám vysoko presných prevodov CNC obrábacích strojov bez zvýšenia nadmerného krútiaceho momentu.

Technické špecifikácie produktu

Poznámka: * označuje špeciálne špecifikácie, ktoré je možné prispôsobiť podľa modelu, požiadaviek na zaťaženie a požiadaviek na presnosť polohy vašich CNC strojov.

Hlavné výhody pre aplikácie CNC strojov

1. Odpružená dynamická eliminácia vôle: Prijíma pokročilý pružinový kompenzačný mechanizmus, ktorý nepretržite vyvíja konzistentné predpätie, aby sa eliminovala axiálna vôľa (0,1 mm-0,3 mm vlastná štandardným maticám), zaisťuje nulovú vôľu počas celej životnosti a účinne zabraňuje chybám straty pohybu pri obojsmerných posuvoch CNC stroja, čím sa zlepšuje presnosť obrábania.

2. Odborne kalibrované vyváženie krútiaceho momentu: Po 12+ rokoch optimalizácie výskumu a vývoja je predpätie presne nastavené tak, aby vyvážilo odstránenie vôle a nízky krútiaci moment, čím sa zabezpečí vysoká odozva mechanizmov podávania CNC strojov bez nadmerného zvyšovania krútiaceho momentu alebo zrýchleného opotrebenia, čím sa vyhne potrebe nadmerne veľkých motorov.

3. CNC-špecifická odolnosť proti opotrebeniu: Vyrobené z bronzových zliatin odolných voči opotrebeniu alebo samomazných technických plastov (PEEK/POM), spárované s presne valcovanými závitmi, povrchová tvrdosť dosahuje HRC 50-55, čím sa znižuje miera opotrebenia o 50% v porovnaní s bežnými anti-backlash maticami, prispôsobuje sa dlhodobej vysokofrekvenčnej prevádzke CNC strojov.

4. Vysoká adaptabilita na CNC pracovné podmienky: Môže pracovať stabilne v teplotnom rozsahu -20 ℃ až 280 ℃, odolávať vplyvu reznej kvapaliny a kovových triesok v prostredí CNC obrábania, zaisťuje stabilný prenos a presnosť polohovania aj v náročných pracovných podmienkach.

Kľúčové parametre výkonu

1. Materiálové možnosti: Dostupné vo vysokokvalitnej bronzovej zliatine (vysoká nosnosť, vynikajúci odvod tepla) a samomazných technických plastoch (PEEK/POM, ľahký, odolný voči korózii), vyhovujúce rôznym prostrediam CNC obrábania a požiadavkám na zaťaženie.

2. Presnosť polohy: Presnosť závitu dosahuje úroveň ISO 4, chyba stúpania je menšia ako ± 0,003 mm, vôľa je riadená v rozmedzí 0,01 mm, čo spĺňa požiadavky na vysoko presné polohovanie CNC frézovacích, sústružníckych a gravírovacích strojov.

3. Odolnosť proti opotrebovaniu a stabilita: Po špeciálnej úprave spevnenia povrchu má pružinová matica proti spätnému chodu pre CNC stroj vynikajúcu odolnosť proti opotrebovaniu a štrukturálnu stabilitu a môže udržiavať stabilný výkon pri dlhodobej vysokofrekvenčnej prevádzke CNC strojov bez deformácie alebo zlyhania.

4. Nastaviteľnosť predpätia: Vybavený nastaviteľným systémom predpätia, napätie predpätia môže byť jemne doladené podľa špecifických požiadaviek na zaťaženie a presnosť CNC strojov, čím sa zabezpečí optimálny výkon v rôznych aplikačných scenároch.

Naše výhody v CNC presnej výrobe komponentov

1. Sila výskumu a vývoja špecifická pre CNC: Náš tím výskumu a vývoja má 10 technických inžinierov s viac ako 10-ročnými skúsenosťami v oblasti presných prevodových komponentov, ktorí sa zameriavajú na riešenie problémov s vôľou a presnosťou matíc v aplikáciách CNC strojov a na zvládnutie základných technológií, ako je kalibrácia predpätia s pružinou.

2. Prísna kontrola výroby: Vybavená 10 profesionálnymi výrobnými linkami vrátane pokročilých strojov na valcovanie závitov a vysoko presných CNC sústruhov a špecializovanou dielňou na presné testovanie. Každá pružinová matica proti spätnému chodu pre CNC stroj prechádza pred opustením továrne testom konzistencie krútiaceho momentu a detekciou vôle, aby sa zabezpečila kvalifikácia produktu.

3. Bohaté skúsenosti s prispôsobením: Vyrobili sme viac ako 16 000 typov presných prevodových komponentov a máme bohaté skúsenosti s prispôsobením pre matice špecifické pre CNC stroj, ktoré je možné prispôsobiť podľa modelov CNC strojov, typov závitov (30-stupňový lichobežníkový / 29-stupňový ACME) a ​​požiadaviek na presnosť.

4. Certifikácia odbornej kvalifikácie: Prešli sme certifikáciou systému manažérstva kvality ISO 9001, môžeme sa pochváliť portfóliom patentov a naše produkty uznalo viac ako 5000 domácich a zahraničných zákazníkov, vrátane mnohých výrobcov CNC strojov.

Jednorazové prispôsobenie a servis

1. Profesionálna konzultácia dopytu: Náš technický tím poskytuje individuálnu konzultáciu pri adaptácii CNC stroja, hlboko rozumie modelu, zaťaženiu, polohovej presnosti a pracovnému prostrediu vašich CNC strojov a poskytuje cielené produktové riešenia.

2. Podpora procesu prispôsobenia: Pre prispôsobenie špecifické pre CNC stroj poskytujeme návrh 2D/3D výkresu, skúšobnú výrobu vzoriek, presné testovanie a ďalšie služby na jednom mieste, čím zaisťujeme, že produkt plne zodpovedá vašim mechanizmom podávania a polohovania CNC stroja.

3. Profesionálne balenie a preprava: Výrobky sú balené v obaloch odolných voči vlhkosti, prachu a kolízii, čím sa zabráni poškodeniu a kontaminácii počas prepravy, čím sa zabezpečí, že výkon výrobku nebude ovplyvnený.

4. Záruka efektívnej dodávky: Štandardné modely vhodné pre bežné CNC stroje sú skladom, s dodacou dobou 3-7 pracovných dní; prispôsobené produkty sa dodávajú do 10-18 pracovných dní s profesionálnou logistikou, aby sa zabezpečil včasný príchod.

5. Technická podpora po predaji: Poskytnite 24-mesačnú záručnú lehotu kvality a pošlite profesionálnych technikov, aby poskytli pokyny na inštaláciu, ladenie a údržbu na mieste pre hromadné objednávky, čím včas vyriešite vaše problémy s používaním.

Sprievodca používaním a údržbou CNC stroja

1. Špecifikácie čistenia: Pred inštaláciou použite čistý alkohol s vysokou čistotou a čistú handričku, ktorá nepúšťa vlákna, aby ste utreli pružinovú protišmykovú maticu pre povrch CNC stroja a pružinový mechanizmus, nepoužívajte bežné čistiace prostriedky ani vodu, aby ste neovplyvnili výkon predpätia a presnosť záberu závitu.

2. Pravidelná kontrola a údržba: Odporúča sa kontrolovať napätie predpätia, stav záberu závitu a stupeň opotrebovania každých 6 mesiacov (podľa frekvencie používania CNC stroja). Ak sa vyskytne nejaká abnormalita, upravte predpätie alebo vymeňte výrobok včas, aby ste predišli ovplyvneniu presnosti obrábania.

3. Požiadavky na skladovanie: Skladujte v čistom, suchom prostredí s nízkou vlhkosťou (teplota 10-20℃, vlhkosť ≤30 %), vyhýbajte sa kontaktu s reznou kvapalinou, kovovými trieskami a korozívnymi látkami a zabráňte hrdzaveniu alebo zlyhaniu pružinového mechanizmu.

4. Inštalačné opatrenia: Inštalujte v čistom prostredí, počas inštalácie noste bezprašné rukavice, zabezpečte presné zarovnanie so skrutkou CNC stroja, vyhnite sa násilnej inštalácii a zabráňte poškodeniu pružinového mechanizmu a štruktúry závitu.

Typické aplikačné polia

1. CNC frézky: Používajú sa v podávacích a polohovacích mechanizmoch vertikálnych a horizontálnych CNC frézok, zabezpečujúce vysoko presný pohyb pracovného stola a vretena, zlepšujúce kvalitu povrchu a rozmerovú presnosť obrábaných dielov.

2. CNC sústruhy: Aplikovateľné na mechanizmus podávania opierky nástroja CNC sústruhov, eliminujúc vôľu pri obojsmernom pohybe, zaisťuje stabilné a presné podávanie nástroja a znižuje chyby pri obrábaní.

3. CNC gravírovacie stroje: Používajú sa v prevodových mechanizmoch osi X/Y/Z CNC gravírovacích strojov, zabezpečujú vysokú opakovateľnosť polohy, prispôsobujú sa potrebám jemného gravírovania a rezbárstva a zlepšujú presnosť a efektivitu gravírovania.

4. Ostatné CNC vybavenie: Vhodné pre CNC vyvrtávačky, CNC brúsky a iné presné CNC zariadenia, ktoré poskytujú spoľahlivú podporu prenosu proti spätnému chodu pre rôzne mechanizmy lineárneho pohybu.

Bežné otázky a odpovede

1. Ako pružinová matica proti spätnému chodu zlepšuje presnosť obrábania CNC strojov?

Náš produkt využíva pružinový mechanizmus na elimináciu vlastnej axiálnej vôle (0,1 mm – 0,3 mm) štandardných matíc, čím sa zabráni chybám strateného pohybu pri obojsmerných posuvoch CNC stroja a zabezpečí sa, že polohová presnosť a opakovateľnosť spĺňajú požiadavky na vysoko presné obrábanie CNC zariadení.

2. Môže byť predpätie produktu nastavené podľa rôznych modelov CNC strojov?

Áno, poskytujeme nastaviteľný systém predpätia a náš inžiniersky tím dokáže doladiť napätie predpätia podľa špecifického zaťaženia, požiadaviek na presnosť a modelu vášho CNC stroja, čím sa zabezpečí optimálny výkon.

3. Ktorý materiál je vhodnejší pre môj CNC stroj: bronz alebo PEEK?

Bronzová zliatina je vhodná pre vysoko zaťažené CNC stroje (ako sú CNC frézky) kvôli vysokej nosnosti a výbornému odvodu tepla; PEEK je vhodný pre CNC stroje v potravinárskom, medicínskom alebo polovodičovom priemysle vďaka svojim samomazným vlastnostiam, nízkej hmotnosti a odolnosti voči korózii.

4. Aká je životnosť výrobku pri dlhodobej prevádzke CNC stroja?

Pri bežnom používaní a pravidelnej údržbe je životnosť výrobku viac ako 5 rokov, čo je o 50% dlhšia životnosť ako u bežných anti-backlash matíc, prispôsobujúcich sa dlhodobým potrebám vysokofrekvenčnej prevádzky CNC strojov.

5. Poskytujete správy o presnom teste produktu?

Áno, môžeme poskytnúť správy o detekcii vôle, správy o teste konzistencie krútiaceho momentu a správy o teste presnosti závitu, aby sme splnili požiadavky na audit výroby vášho CNC stroja a kontroly kvality.

6. Ako vyriešiť problém, ak má výrobok počas používania nadmernú vôľu?

Náš technický tím poskytne služby detekcie a ladenia na mieste pre pružinovú maticu proti spätnému chodu pre CNC stroj, upraví napnutie predpätia alebo skontroluje stav opotrebovania a poskytne bezplatnú výmenu, ak sa v záručnej dobe vyskytne problém s kvalitou produktu.
