Ako sa používa trapézová skrutka Acme v priemyselných systémoch pohybu?

Abstrakt článku

Acme trapézové skrutkyhrajú rozhodujúcu úlohu pri lineárnom prenose pohybu v rámci priemyselnej automatizácie, mechanických zariadení a presných polohovacích systémov. Tento článok poskytuje podrobné, technicky podložené vysvetlenie toho, ako sú Acme trapézové skrutky štruktúrované, špecifikované a používané v reálnych inžinierskych prostrediach. Diskusia sa sústreďuje na konštrukčné princípy, rozmerové parametre, správanie pri zaťažení, materiálové možnosti, výrobné štandardy a smery dlhodobého vývoja. Často kladené technické otázky sú riešené v stručnom formáte otázok a odpovedí, aby sa objasnili bežné technické problémy. Obsah je štruktúrovaný tak, aby spĺňal profesionálne čitateľské návyky a globálne štandardy optimalizácie pre vyhľadávače.

Obsah

• 1. Ako umožňuje trapézová skrutka Acme lineárny pohyb?
• 2. Ako sú špecifikované a skonštruované trapézové skrutky Acme?
• 3. Ako fungujú Acme trapézové skrutky v praktických aplikáciách?
• 4. Ako sa vyvinú Acme trapézové skrutky v budúcich pohybových systémoch?

1. Ako umožňuje trapézová skrutka Acme lineárny pohyb?

Acme trapézová skrutka je komponent na prenos sily určený na premenu rotačného pohybu na lineárny posuv prostredníctvom presne opracovaného profilu lichobežníkového závitu. Na rozdiel od štandardných spojovacích prvkov je tento typ skrutiek navrhnutý pre trvalé axiálne zaťaženie, predvídateľné riadenie pohybu a opakovateľnú presnosť polohovania. Lichobežníková geometria ponúka vyvážený kompromis medzi mechanickou pevnosťou, vyrobiteľnosťou a efektívnosťou, vďaka čomu je široko používaná v náročných aj precíznych prostrediach.

Uhol závitu, zvyčajne štandardizovaný na 29 stupňov pre profily Acme alebo 30 stupňov pre metrické lichobežníkové závity, umožňuje stabilný kontakt medzi skrutkou a protimaticou. Táto geometria znižuje radiálne napätie pri zachovaní dostatočnej povrchovej kontaktnej plochy na rovnomerné rozloženie zaťaženia. V dôsledku toho sa trapézové skrutky Acme bežne vyberajú tam, kde sa vyžaduje kontrola vôle, mierna účinnosť a mechanické samosvorné vlastnosti.

Z technického hľadiska sa lineárny pohyb dosiahne, keď krútiaci moment aplikovaný na hriadeľ skrutky núti maticu pohybovať sa pozdĺž závitu. Výška a stúpanie priamo určujú rýchlosť jazdy, rozlíšenie a správanie pri zaťažení. Tieto parametre sú starostlivo vybrané na základe systémových požiadaviek, ako je dĺžka zdvihu, pracovný cyklus a vystavenie vplyvu prostredia.

2. Ako sú špecifikované a skonštruované trapézové skrutky Acme?

Presná špecifikácia je nevyhnutná, aby sa zabezpečilo, že trapézová skrutka Acme bude spoľahlivo fungovať počas celej svojej životnosti. Parametre sú definované podľa medzinárodných noriem ako ANSI B1.5 alebo DIN 103 v závislosti od regionálnych a aplikačných požiadaviek. Nasledujúca tabuľka uvádza bežne uvádzané technické parametre používané inžiniermi pri výbere a návrhu.

Technické hľadiská zahŕňajú aj povrchovú úpravu, tepelné spracovanie a kompatibilitu mazania. Zemné skrutky sa vyberajú pre vyššiu presnosť polohovania, zatiaľ čo valcované skrutky sú uprednostňované z hľadiska nákladovej efektívnosti a zvýšenej únavovej pevnosti. Proces výberu zahŕňa mechanické výpočty, environmentálne obmedzenia a dlhodobé plánovanie údržby.

3. Ako fungujú Acme trapézové skrutky v praktických aplikáciách?

V priemyselnom prostredí sa trapézové skrutky Acme používajú na obrábacích strojoch, zdvíhacích systémoch, pohonoch ventilov, baliacich zariadeniach a automatizovaných montážnych linkách. Ich prirodzená samosvornosť ich robí vhodnými na vertikálne držanie nákladu bez dodatočných brzdových mechanizmov. Táto vlastnosť zjednodušuje návrh systému a zároveň zvyšuje prevádzkovú bezpečnosť.

Nasledujúce často kladené otázky sa týkajú bežných technických problémov, ktoré sa vyskytujú počas špecifikácie a prevádzky.

Otázka: Ako sa mení nosnosť s priemerom skrutky?
Odpoveď: Nosnosť sa zvyšuje nelineárne s priemerom skrutky v dôsledku väčšej plochy prierezu a zlepšenej odolnosti voči vybočeniu. Inžinieri musia vyhodnotiť limity axiálneho napätia a kritickú dĺžku vybočenia, aby sa zabezpečila bezpečná prevádzka pri tlakovom zaťažení.

Otázka: Ako je riadená vôľa v systémoch Acme Trapezoidal Screw?

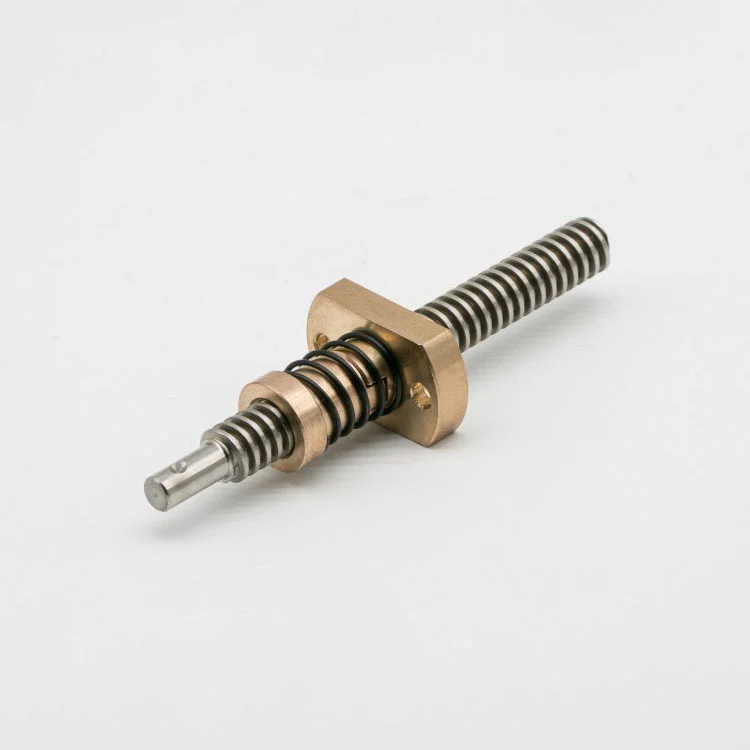

Odpoveď: Vôľa sa bežne znižuje použitím delených matíc, matíc proti vôli alebo predpätých zostáv dvojitých matíc. Párovanie materiálov a kontrolované výrobné tolerancie ďalej prispievajú k stabilnej presnosti polohovania.

Otázka: Ako mazanie ovplyvňuje životnosť?
Odpoveď: Správne mazanie minimalizuje trecie opotrebovanie medzi skrutkou a maticou, znižuje prevádzkovú teplotu a predlžuje servisné intervaly. Výber maziva závisí od rýchlosti, zaťaženia a vystavenia prostrediu, ako je prach alebo vlhkosť.

Konzistentnosť výkonu je tiež ovplyvnená presnosťou vyrovnania a tuhosťou montáže. Nesprávne zarovnanie spôsobuje nerovnomerný kontakt závitu, urýchľuje lokálne opotrebovanie a znižuje plynulosť pohybu. Integrácia na úrovni systému je preto rovnako dôležitá ako špecifikácia na úrovni komponentov.

4. Ako sa vyvinú Acme trapézové skrutky v budúcich pohybových systémoch?

Keďže automatizačné systémy vyžadujú vyššiu spoľahlivosť a nižšiu údržbu, Acme trapézové skrutky sa naďalej vyvíjajú vďaka pokrokom v oblasti materiálovej vedy a presných výrobných techník. Vylepšené zliatinové kompozície, povrchové povlaky a kompozitné materiály matíc predlžujú prevádzkovú životnosť a zároveň znižujú koeficienty trenia.

Digitálna výroba a technológie CNC brúsenia umožňujú užšie tolerancie a konzistentnejšiu geometriu závitu. Tento vývoj podporuje integráciu do poloautomatizovaných a inteligentných mechanických systémov, kde je nevyhnutný predvídateľný lineárny pohyb. Zatiaľ čo alternatívne technológie, ako sú guľôčkové skrutky, dominujú vysokorýchlostným aplikáciám, trapézové skrutky si zachovávajú význam tam, kde je prioritou robustnosť, kontrola nákladov a samosvornosť.

V tejto súvislosti zohrávajú výrobcovia s hlbokými inžinierskymi odbornými znalosťami a vertikálnymi výrobnými schopnosťami čoraz dôležitejšiu úlohu pri podpore prispôsobených špecifikácií a stabilných dodávateľských reťazcov.

Suzhou Maitusa naďalej zameriava na precízne navrhnuté riešenia Acme Trapezoidal Screw, ktoré sú v súlade s vyvíjajúcimi sa priemyselnými normami a požiadavkami na aplikácie. Prostredníctvom optimalizácie materiálov, riadenia procesov a dizajnu riadeného aplikáciou značka podporuje pohybové systémy, ktoré vyžadujú spoľahlivosť a dlhodobú hodnotu.

Záujemcom odporúčame podrobné technické konzultácie, prispôsobené špecifikácie alebo odporúčania pre konkrétne aplikáciekontaktujte násdiskutovať o projektových požiadavkách a inžinierskych cieľoch.
