Ako guľôčková skrutka zlepšuje presnosť v CNC strojoch a automatizačných systémoch?

Pre CNC stroje a automatizované systémy, kde opakovateľnosť a tuhosť diktujú výkon, je guľôčková skrutka nesporným základným kameňom presného riadenia pohybu. Na rozdiel od tradičných vodiacich skrutiek, ktoré sa spoliehajú na klzné trenie, guľôčková skrutka využíva recirkulujúce oceľové guľôčky na minimalizáciu trenia a odstránenie vôle. Tento základný dizajn umožňuje moderným CNC zariadeniam dosahovať polohovacie tolerancie v mikrónoch, čo umožňuje odvetviam od letectva až po výrobu zdravotníckych pomôcok posúvať hranice možného. Vo svojom jadre guľôčková skrutka transformuje rotačný pohyb na lineárny pohyb s výnimočnou účinnosťou, priamo premieňa krútiaci moment motora na plynulý, predvídateľný pohyb – základná požiadavka pre akýkoľvek automatizačný ekosystém vyžadujúci submikrónovú opakovateľnosť.

Ale ako presne guľôčková skrutka pozdvihne presnosť na takúto úroveň? Odpoveď spočíva v kombinácii mechanickej architektúry, predpätia a tepelnej stability. Rozložením zaťaženia cez valivé prvky namiesto klzných plôch, guľôčková skrutka drasticky znižuje straty trením a tvorbu tepla, dvoch hlavných nepriateľov presnosti pri obrábaní. Okrem toho je vďaka nastaviteľným mechanizmom predpätia prakticky eliminovaná vôľa – vlastná vôľa medzi mechanickými komponentmi, čím sa zaisťuje, že zmeny smeru nastanú okamžite bez straty pohybu. Pre automatizačné systémy, ktoré zvládajú zložité operácie typu pick-and-place alebo päťosové CNC obrábanie, to znamená užšie tolerancie, vynikajúce povrchové úpravy a predĺženú životnosť nástroja. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. sa viac ako dve desaťročia venovala zvládnutiu týchto nuancií a výrobe guľôčkových skrutiek, ktoré stanovujú meradlá pre presnosť v moderných továrňach po celom svete. V tomto článku rozoberieme technické parametre, inžinierske princípy a praktické výhody, ktoré potvrdzujú, prečo je guľôčková skrutka nenahraditeľná v presne poháňaných odvetviach.

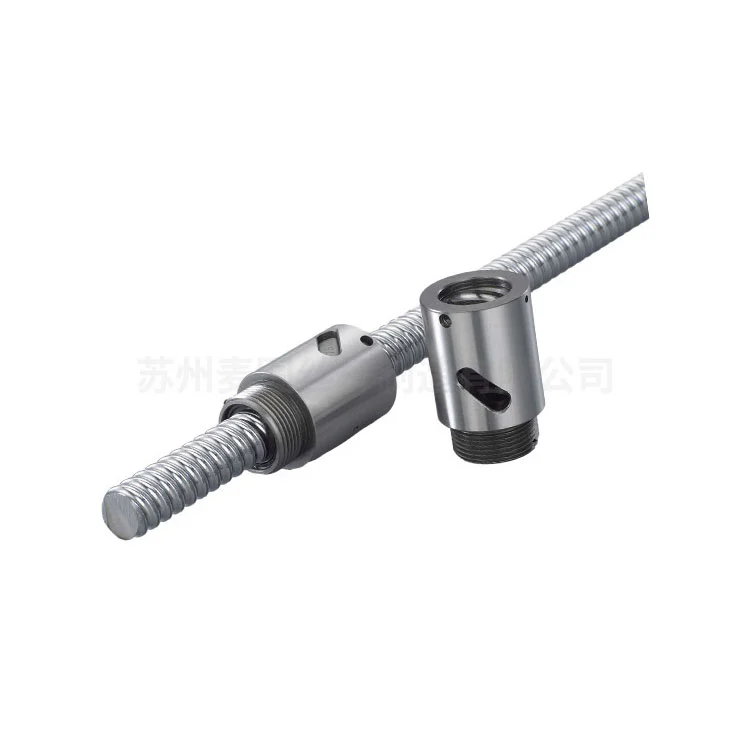

Aké kritické konštrukčné prvky robia guľôčkovú skrutku nevyhnutnou pre vysoko presné CNC obrábanie?

Moderné CNC obrábacie centrum pracuje na milosť a nemilosť svojich komponentov lineárneho pohonu. Pri hodnotení toho, prečo je guľôčková skrutka zlatým štandardom, je potrebné preskúmať architektonické prvky, ktoré ju odlišujú od konvenčných zostáv skrutiek. Naša továreň,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., konštruuje každú guľôčkovú skrutku s holistickým prístupom ku geometrickej presnosti, materiálovej vede a rozloženiu zaťaženia. Nižšie sú uvedené základné atribúty dizajnu, ktoré sú základom vynikajúcej presnosti.

• Obehové guľôčkové ložiská:Na rozdiel od klzného kontaktu v skrutkách typu Acme, guľôčková skrutka používa guľôčky z tvrdenej ocele, ktoré sa odvaľujú v obežnej dráhe. Toto valivé pôsobenie znižuje koeficient trenia až na 0,005, čo umožňuje plynulejší pohyb a znižuje krútiaci moment potrebný od servomotorov. Nižšie trenie tiež minimalizuje tvorbu tepla, čo je kritické, pretože tepelná rozťažnosť môže spôsobiť chyby polohovania až 10 mikrónov na stupeň Celzia na meter.

• Vysoká presnosť olova (stupne JIS C0-C5):Presne brúsené guľôčkové skrutky z našej továrne dosahujú presnosť vedenia až do triedy C0, čo znamená, že odchýlka je obmedzená na ±3 mikróny na 300 mm. Táto úroveň presnosti zaisťuje, že naprogramované dráhy nástroja presne zodpovedajú skutočnému pohybu, čo je nevyhnutné pre tvarovanie zložitých leteckých komponentov alebo foriem pre mikroelektroniku.

• Optimalizované systémy cirkulácie lopty:Vnútorné deflektory alebo systémy spätného chodu rúrok zaisťujú plynulú recirkuláciu lopty bez vibrácií a hluku. Náš vlastný dizajn deflektorov znižuje pulzáciu, čo sa priamo premieta do konzistentných rýchlostí posuvu a eliminuje značenie na obrobených povrchoch.

• Vysoká axiálna tuhosť:Kombináciou veľkých priemerov skrutiek s predpätými zostavami matíc ponúka guľôčková skrutka axiálnu tuhosť až 500 N/µm. Táto tuhosť zabraňuje vychýleniu pri rezných silách a udržuje polohu nástroja aj pri ťažkých frézovacích operáciách.

• Prispôsobiteľné mechanizmy predpätia:Metódy predpätia dvojitej matice alebo predpätia nadmernej gule nám umožňujú jemne doladiť vôľu na nulu. Pri CNC aplikáciách vyžadujúcich obojsmernú presnosť polohovania sa o tejto vlastnosti nedá vyjednávať.

V spoločnosti Maitu Screw Rod sa náš výrobný protokol riadi prísnymi kvalitatívnymi bránami. Používame indukčne kalené skrutkové hriadele s tvrdosťou HRC 58-62 a presne brúsené obežné dráhy na zaistenie odolnosti proti opotrebovaniu počas miliónov cyklov. Naša filozofia dizajnu navyše zahŕňa analýzu konečných prvkov na optimalizáciu pomeru rozstupu olova voči priemeru guľôčky, čím sa maximalizuje rýchlosť aj presnosť. V prípade automatizačných systémov, ktoré fungujú 24 hodín denne, 7 dní v týždni, kombinácia týchto konštrukčných prvkov zaisťuje, že guľôčková skrutka si zachová svoju počiatočnú presnosť po celé roky, čím sa znížia prestoje pri rekalibrácii. V konečnom dôsledku rozhodujúce konštrukčné prvky premieňajú jednoduchý mechanický komponent na presný nástroj, ktorý definuje schopnosti akéhokoľvek CNC stroja alebo automatizovanej montážnej linky.

Keď naši inžinieri vyvíjajú pre klienta vlastnú guľôčkovú skrutku, zameriavajú sa na tri piliere: štandardizáciu presnosti vedenia, riadenie tepelnej stability a konzistenciu predpätia. Integráciou týchto pilierov zaručujeme, že lineárny pohybový systém okamžite reaguje na riadiace signály – povinná požiadavka pre vysokorýchlostné obrábacie centrá a automatizáciu polovodičov. Počas našich 20-ročných skúseností v tomto odvetví sme zistili, že konštrukčné vlastnosti guľôčkovej skrutky priamo korelujú s dosiahnuteľnými hodnotami Cpk v prostredí hromadnej výroby, čo potvrdzuje, prečo zostáva najlepšou voľbou pre kritické aplikácie.

Prečo guľôčková skrutka prekonáva tradičné vodiace skrutky v automatizačných systémoch?

Automatizačné systémy – od robotických ramien až po jednotky typu pick-and-place – vyžadujú konzistentný pohyb bez trenia s minimálnou údržbou. Tradičné vodiace skrutky (acme alebo lichobežníkové) sa spoliehajú na klzné trenie medzi skrutkou a maticou, čo spôsobuje preklzávanie a rýchle opotrebovanie. Naproti tomu guľôčková skrutka zásadne nanovo definuje prevádzkovú efektivitu. Na základe desaťročí odborných znalostí výroby v našej továrni sme zostavili definitívne dôvody, prečo guľôčková skrutka dominuje v automatizovaných prostrediach.

• Trecia účinnosť a spotreba energie:Typická vodiaca skrutka pracuje s účinnosťou okolo 20-40%, zatiaľ čo guľôčková skrutka dosahuje 90% alebo vyššiu účinnosť. Pre automatizačné systémy s viacerými osami táto účinnosť znižuje požiadavky na veľkosť motora, znižuje náklady na energiu a znižuje tepelné zaťaženie regulátorov.

• Fenomén Zero Stick-Slip:Klzné trenie vytvára statické trenie, ktoré musí byť prekonané pred začatím pohybu, čo spôsobuje trhavé štarty. Valivý kontakt v guľôčkovej skrutke eliminuje kĺzanie, čo umožňuje ultra hladké mikropohyby – nevyhnutnosť pre presné nanášanie povlaku alebo montáž elektroniky.

• Dlhovekosť a stredná doba medzi poruchami (MTBF):Pretože valivý kontakt minimalizuje abrazívne opotrebenie, životnosť guľôčkovej skrutky často presahuje 20 000 hodín pri menovitom zaťažení v porovnaní s 5 000 až 8 000 hodinami pri posuvných vodiacich skrutkách. Zrýchlené testy životnosti v našej továrni potvrdzujú, že pri správnom mazaní si naše guľôčkové skrutky udržia pôvodnú presnosť pre predĺžené výrobné série.

• Vyššie cestovné rýchlosti:Nízka zotrvačnosť a znížené trenie umožňujú guľôčkovým skrutkám dosiahnuť rýchlosť posuvu až 120 m/min alebo viac pri vhodnej konštrukcii, zatiaľ čo vodiace skrutky generujú nadmerné teplo pri rýchlostiach nad 30 m/min. Táto výhoda rýchlosti zvyšuje priepustnosť vo veľkoobjemových automatizačných linkách.

• Zjednodušená údržba:Guľôčkové skrutky vyžadujú len pravidelné mazanie a kontrolu tesnenia, zatiaľ čo vodiace skrutky vyžadujú časté nastavovanie na kompenzáciu vôle spôsobenej opotrebovaním. Pre automatizované sklady alebo CNC meniče nástrojov sa znížená údržba premieta do vyššej doby prevádzkyschopnosti.

V našom výrobnom závode, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., často vykonávame porovnávacie analýzy vedľa seba pre klientov, ktorí prechádzajú z vodiacich skrutiek na guľôčkové skrutky. Údaje konzistentne ukazujú 30-50% zlepšenie opakovateľnosti polohy a 20% skrátenie doby cyklu v dôsledku vyšších schopností zrýchlenia.

Okrem toho automatizačné systémy vybavené guľôčkovými skrutkami vykazujú výrazne nižšie vibrácie, čo je rozhodujúce pri integrácii systémov videnia alebo laserových meracích zariadení. Vlastná schopnosť guľôčkovej skrutky zvládnuť ťahové aj momentové zaťaženie v kompaktnom balení tiež umožňuje konštruktérom zmenšiť stopu stroja bez kompromisov v presnosti. Pre každý automatizačný systém, ktorý si vyžaduje vysoké pracovné cykly a presnosť na úrovni mikrónov, nie je guľôčková skrutka iba vylepšením – je to prevádzková nevyhnutnosť.

Okrem toho všestrannosť našich návrhov guľôčkových skrutiek – vrátane vlastného opracovania koncov, konfigurácií matíc a stieracích tesnení – zabezpečuje bezproblémovú integráciu do existujúcich automatizačných architektúr. Či už ide o prostredie čistých priestorov na výrobu polovodičov alebo drsné prostredie pri obrábaní s prenikaním chladiacej kvapaliny, naše guľôčkové skrutky si zachovávajú vynikajúci výkon. Táto prispôsobivosť v kombinácii s nepopierateľnými mechanickými výhodami vysvetľuje, prečo priemyselné odvetvia štandardizovali technológiu guľôčkových skrutiek pre automatizačné projekty novej generácie.

Ako kľúčové technické parametre definujú presnosť guľôčkovej skrutky v priemyselných aplikáciách?

Pre inžinierov a špecialistov na obstarávanie je pochopenie listu špecifikácií guľôčkovej skrutky nevyhnutné na predpovedanie presnosti v reálnom svete. V Maitu Screw Rod vyrábame guľôčkové skrutky s parametrami, ktoré sú dôsledne v súlade s medzinárodnými normami. Nižšie je uvedená podrobná tabuľka s technickými parametrami, ktoré určujú presnosť, nosnosť a dynamické správanie. Každý parameter hrá kľúčovú úlohu v tom, ako guľôčková skrutka zlepšuje presnosť v CNC strojoch a automatizačných systémoch.

Tieto parametre nie sú izolované; pôsobia synergicky. Napríklad guľôčková skrutka triedy C0 v kombinácii s dvojitým predpätím matice a veľkým priemerom poskytuje pohybovú platformu, ktorá dosahuje presnosť polohovania ±1 µm. Naša továreň využíva overenie laserovým interferometrom pre každú presnú guľôčkovú skrutku pred odoslaním, čím sa zabezpečuje sledovateľnosť podľa medzinárodných štandardov dĺžky. Zákazníkom v odvetviach, ako je brúsenie optických šošoviek alebo medicínska robotika, poskytujeme správy o meraní, ktoré potvrdzujú odchýlku elektródy, hádzanie a krútiaci moment predpätia. Dôsledným riadením týchto parametrov spoločnosť Suzhou Maitu Screw Rod Manufacturing Co., Ltd. umožňuje inžinierom navrhovať systémy, ktoré neustále dosahujú najvyššie štandardy presnosti.

Okrem toho ponúkame vlastné úpravy elektród na kompenzáciu tepelného rastu vo vysokorýchlostných aplikáciách, čím sa ďalej zvyšuje presnosť v reálnom svete. Správny výber týchto technických špecifikácií priamo koreluje s dosiahnuteľnými geometrickými toleranciami v hotových obrobkoch, čo znovu potvrdzuje, prečo je guľôčková skrutka najpresnejším komponentom.

Akú úlohu hrá predpätie a odstránenie vôle pri dosahovaní submikrónového umiestnenia?

Vôľa je hlavným nepriateľom presného riadenia pohybu. V akejkoľvek mechanickej prevodovke vôľa medzi párovými komponentmi spôsobuje oneskorenie pri obrátení smeru – jav, ktorý zhoršuje presnosť CNC kontúrovania a opakovateľnosť automatizácie. Guličková skrutka to rieši pomocou pokročilých techník predpätia, ktoré vytvárajú vnútornú kompresiu a eliminujú stratu pohybu. V našej továrni, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., máme prepracované metodiky predpätia, ktoré poskytujú submikrónový polohovací výkon aj pri kolísajúcom zaťažení.

• Predpätie dvojitej matice:Dve matice sú namontované s dištančnou vložkou, ktorá vyvoláva axiálne odsadenie, čím sa guličky v každej matici dostávajú do kontaktu s protiľahlými bokmi drážky skrutky. Táto metóda úplne eliminuje vôľu a zvyšuje axiálnu tuhosť o 30-50%. Pre 5-osové CNC stroje to zaisťuje, že kruhové interpolačné testy ukazujú odchýlku pod 2 mikróny.

• Predpätie nadrozmernej lopty:Použitím guľôčok o niečo väčších ako je priemer drážky obežnej dráhy sa dosiahne kontrolované uloženie s presahom. Táto metóda predpätia s jednou maticou je kompaktná a ideálna pre automatizačné osi, kde je obmedzený priestor, no stále poskytuje prevádzku bez vôle.

• Nastaviteľné mechanizmy predpätia:Niektoré konštrukcie obsahujú maticu, ktorá umožňuje nastavenie sily predpätia na mieste, čo umožňuje opätovnú kalibráciu po dlhšej prevádzke. Naša továreň poskytuje jasné protokoly nastavenia na udržanie presnosti počas životného cyklu zariadenia.

• Vplyv na tuhosť systému:Predpätie nielenže eliminuje vôľu, ale zvyšuje aj celkovú tuhosť hnacieho ústrojenstva. Vyššia tuhosť znamená, že vonkajšie sily – ako napríklad rezné zaťaženie v CNC fréze – spôsobujú minimálny posun, čím sa zachováva presnosť dielu.

• Vplyv na opakovateľnosť:S eliminovanou vôľou dosahuje guľôčková skrutka obojsmernú opakovateľnosť v rozmedzí 1-2 mikrónov. Pre automatizáciu typu pick-and-place, ktorá manipuluje s jemnou elektronikou, táto opakovateľnosť zabraňuje nesprávnemu nastaveniu komponentov a montážnym chybám.

Z pohľadu ovládania umožňujú predpäté guľôčkové skrutky servoslučky bežať s vyšším ziskom bez vyvolania oscilácií, čím sa ďalej zlepšuje čas ustálenia a presnosť polohy. Náš inžiniersky tím to často demonštruje pomocou laserovej kalibrácie: CNC os s predpätou guľôčkovou skrutkou vykazuje chybu spätného chodu menšiu ako 1 mikrón v porovnaní s 15-30 mikrónmi pre štandardnú vodiacu skrutku. Vo vysoko presných sektoroch, ako je výroba foriem a EDM, sa to priamo premieta do vynikajúcej povrchovej úpravy a eliminácie svedeckých línií.

Okrem toho eliminácia vôle znižuje nárazové sily pri zmene smeru, čím chráni celý hnací mechanizmus pred predčasným opotrebovaním. Pre každú aplikáciu vyžadujúcu obojsmerný pohyb – či už ide o portálovú frézku alebo polovodičový doštičkový stupeň – je guľôčková skrutka s predpätím jediným životaschopným riešením, ktoré zaručí submikrónové polohovanie. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ponúka správy o kalibrácii predpätia pre každú presnú guľôčkovú skrutku, čím zaisťuje, že naši zákazníci dostanú komponenty, ktoré spĺňajú najprísnejšie požiadavky na riadenie pohybu.

Záver: Definitívna úloha guľôčkových skrutiek v presnej automatizácii novej generácie

Presné inžinierstvo v CNC strojoch a automatizačných systémoch nie je len záležitosťou pokročilého softvéru alebo kódovačov s vysokým rozlíšením; v zásade sa spolieha na mechanickú integritu lineárneho pohonu. Ako sme preskúmali, guľôčková skrutka – s dizajnom valivého prvku, prispôsobením predpätia a vynikajúcou tuhosťou – tvorí chrbticu moderného vysoko presného riadenia pohybu. Od zníženia tepelného driftu spôsobeného trením až po elimináciu vôle pre okamžitú odozvu, každá vlastnosť guľôčkovej skrutky je prispôsobená tak, aby spĺňala neúnavnú snahu o užšie tolerancie a vyššiu priepustnosť.

Počas našich desaťročí výrobných skúseností v Suzhou Maitu Screw Rod Manufacturing Co., Ltd. sme boli svedkami toho, ako správny výber a integrácia guľôčkovej skrutky môže premeniť štandardné strojové zariadenie na presné vybavenie svetovej triedy. Odvetvia ako letecký a kozmický priemysel, automobilový priemysel, zdravotnícke zariadenia a pokročilá elektronika sa spoliehajú na výkonnostné kritériá stanovené presnými guľôčkovými skrutkami.

Využitím najmodernejšej technológie brúsenia, prísnej kontroly kvality a vlastných inžinierskych schopností naša továreň zaisťuje, že každá guľôčková skrutka, ktorú vyrábame, prispieva k merateľnému zvýšeniu presnosti, spoľahlivosti a celkovej účinnosti zariadenia. Ako sa automatizácia neustále vyvíja s Priemyslom 4.0, dopyt po komponentoch, ktoré poskytujú opakovateľnosť na úrovni mikrónov pri rôznych zaťaženiach, sa bude len zintenzívňovať. Guličková skrutka je pripravená čeliť tejto výzve a ponúka osvedčenú cestu k dosiahnutiu – a prekonaniu – požiadaviek na presnosť výroby zajtrajška.
