Ako sa vyhnúť kontaminácii časticami pri vysoko presnom prenose do čistých priestorov?

1. Prečo kontaminácia časticami ničí čisté priestory Vysoko presný prevod

Pre polovodičové, farmaceutické, presné elektronické a letecké čisté priestory je vylučovanie drobných častíc z pohyblivých častí prevodovky skrytým zabijakom výťažnosti výroby a miery kvalifikácie produktu. Dokonca aj 0,1 μm mikročastice môžu spôsobiť škrabance na plátku, sterilnú kontamináciu liekom, nepresné optické meranie a chvenie zariadenia.

Väčšina porúch v čistých priestoroch pochádza z tradičných matíc prevodových skrutiek, ktoré prinášajú tri hlavné riziká kontaminácie:

- Znečistenie zvyškov maziva:

Bežné kovové a plastové matice sa spoliehajú na mazanie tukom. Prchavosť, starnutie a pretečenie mazív vytvára nepretržité chemické zvyšky a plávajúce častice.

- Uvoľňovanie trecích častíc:

Drsné povrchy závitov vytvárajú pri vysokofrekvenčnom vratnom pohybe nečistoty, ktoré padajú do pracovného prostredia čistých priestorov.

- Medzera na hromadenie prachu:

Neutesnené závitové štruktúry ľahko adsorbujú plávajúci prach, čo spôsobuje sekundárne uvoľňovanie častíc počas prevádzky zariadenia.

Tieto chyby spôsobujú, že tradičné komponenty nie sú schopné spĺňať normy ISO 14644-1 Class 1 až Class 1000 ultra-vysokej čistoty.

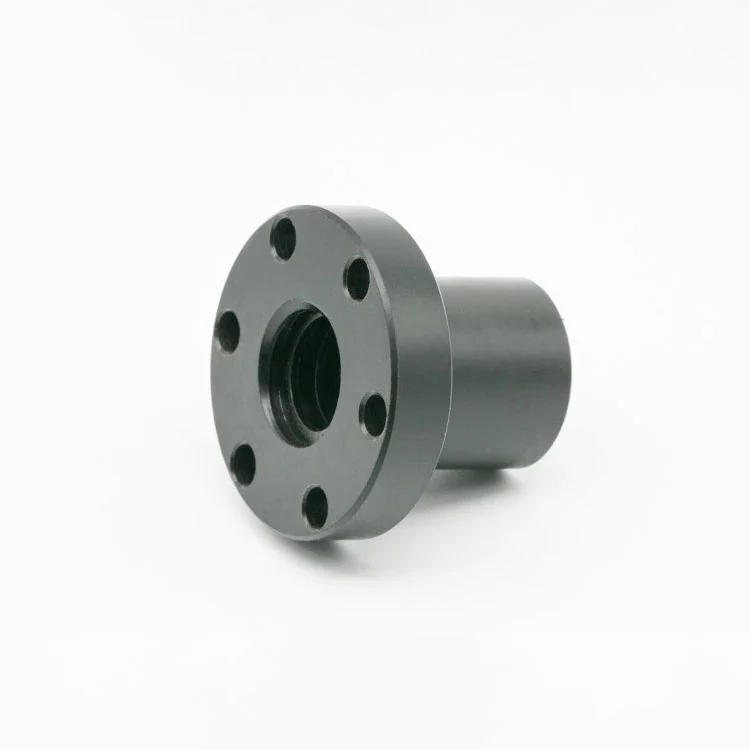

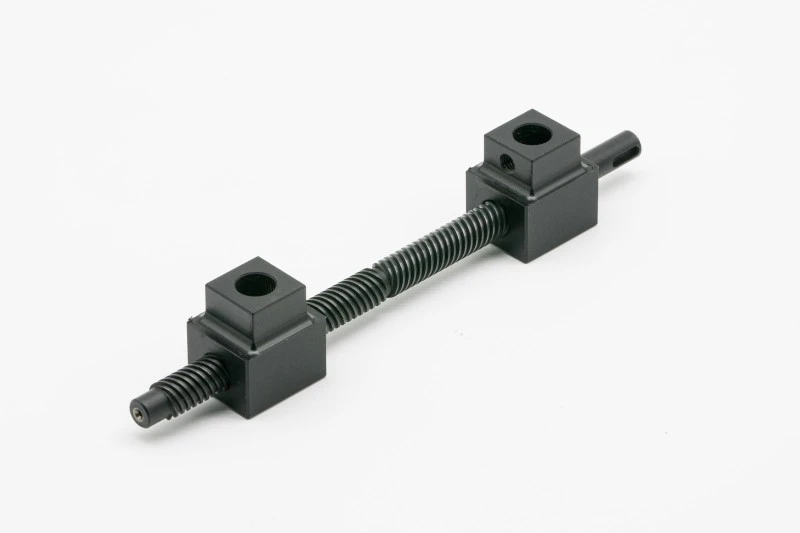

2. Riešenie jadra: Modifikovaná PEEK trapézová skrutkovacia matica bez obsahu maziva

Aby ste sa úplne vyhli kontaminácii časticami v čistých priestoroch,Maituvysoká čistotaTrapézová skrutkovacia matica pre nástroje pre čisté priestoryvyužíva celoprocesný anti-časticový dizajn, ktorý rieši všetky bolestivé body tradičných prevodových častí. Je to ideálna modernizačná časť pre vysoko presné nástroje a vybavenie pre čisté priestory.

2.1 Materiál s mimoriadne vysokou čistotou Eliminuje chemickú kontamináciu

- Prijíma ICP-MS testovaný vysoko čistý modifikovaný PEEK s extrémne nízkym obsahom kovov a alkalických kovov, oveľa čistejší ako bežné materiály PEEK.

- Materiál je netoxický a chemicky inertný, odolný voči rôznym dezinfekčným a čistiacim prostriedkom pre čisté priestory, bez degradácie a bez úniku zvyškov.

2.2 Samomazací dizajn s nulovým lubrikantom zabraňuje znečisteniu mastnotou

- Patentovaná samomazná receptúra ​​dosahuje nízky koeficient trenia 0,08–0,24, čím sa dosahuje hladká a tichá prevádzka bez akýchkoľvek mazív.

- Úplne odstraňuje všetky riziká kontaminácie spôsobené odparovaním, starnutím a pretečením maziva, plne v súlade s farmaceutickými predpismi a predpismi pre čisté priestory pre polovodiče.

- Nevyžaduje sa pravidelná výmena oleja, čo výrazne znižuje frekvenciu údržby čistých priestorov a sekundárne riziká znečistenia.

2.3 Ultra hladký povrch zabraňuje priľnavosti častíc

- Prijíma technológiu presného leštenia, drsnosť povrchu dosahuje Ra ≤ 0,2 μm, ultra hladký povrch odmieta priľnavosť prachu.

- Integrovaná utesnená závitová štruktúra blokuje vonkajší prach prenikať do medzier závitov, čím zabraňuje hromadeniu častíc a odlupovaniu trením.

- Mimoriadne nízke emisie častíc: prevádzkové uvoľňovanie častíc ≤1 častice/ft³ (≥0,1μm), spĺňajúce požiadavky triedy 1 na ultra vysoké čisté priestory.

2.4 Vysoká rozmerová stabilita zabezpečuje dlhodobý čistý a presný prenos

- Rozmerová tolerancia až do ±0,005 mm, vyhovujúca požiadavkám na vysoko presný prenos v čistých priestoroch bez chvenia a posunu.

- Nízky koeficient tepelnej rozťažnosti zabraňuje deformácii pri zmenách teploty v čistých priestoroch a zachováva stabilnú dlhodobú presnosť prevádzky.

3. Hlavné aplikačné scenáre pre prenos anti-častíc v čistých priestoroch

TotoTrapézová skrutkovacia matica pre nástroje pre čisté priestoryje široko používaný vo vysoko štandardných čistých prostrediach, ktoré vyžadujú nulovú kontamináciu a vysokú presnosť:

- Polovodičové vybavenie:

roboty na manipuláciu s plátkami, litografické stroje, zariadenia na leptanie

- Farmaceutická GMP čistá miestnosť:

stroje na plnenie liekov, tabletovacie lisy, sterilné baliace zariadenia

- Presné testovacie prístroje:

CMM, optické meracie nástroje, počítadlá častíc

- Montáž elektroniky:

Osadzovacie stroje SMT, mikroelektronické montážne zariadenia

- Presné spracovanie v letectve:

vysoko presné nástroje na spracovanie komponentov v čistých priestoroch

4. Továrenské výhody a zákaznícka podpora

- Výroba v čistých priestoroch:

Vyrobené a zabalené v bezprašnej dielni triedy 100, pripravené na priamu inštaláciu bez sekundárneho čistenia.

- Plná podpora testovania:

Poskytuje ICP-MS test čistoty, test emisií častíc a správy o teste drsnosti povrchu.

- Prispôsobiteľné služby:

Podporuje vlastnú veľkosť, rozstup závitu, antistatickú úpravu a označenie loga podľa výkresov zariadenia.

5. Záverečné tipy

Kontaminácii časticami pri prenose v čistých priestoroch sa dá vyhnúť. Výmena tradičných mazaných matíc skrutiek s nízkymi časticami a vysokou čistotou bez obsahu lubrikantu z PEEK trapézových skrutiek je nákladovo najefektívnejším riešením na stabilizáciu čistoty čistých priestorov, zlepšenie výnosu produktu a zníženie nákladov na údržbu.

Kontaktujte nászískať profesionálne riešenia prenosu v čistých priestoroch a bezplatné testovanie produktov!
