Ako môže veľká olovená guľôčková skrutka C7 na manipuláciu s materiálom zlepšiť rýchlosť, presnosť a výkon v ťažkých podmienkach

Zhrnutie článku:Zariadenia na manipuláciu s materiálom vyžadujú rýchly lineárny pohyb, spoľahlivé polohovanie, vysokú nosnosť a stabilnú prevádzku pri častých podmienkach štart-stop. TheC7 Veľká vodiaca guľôčková skrutka na manipuláciu s materiálomodMaitukombinuje presnosť C7, prevodovku s veľkým náskokom, vysokopevnostnú konštrukciu a prispôsobené konfigurácie na podporu AGV, skladových zakladačov, zdvíhacích plošín, robotov na manipuláciu s materiálom a automatizovaných logistických systémov.

Obsah

1. Prečo manipulácia s materiálom potrebuje veľkú vodiacu guľôčkovú skrutku C7?
2. Aké sú základné vlastnosti?
3. Aké špecifikácie by mali kupujúci porovnávať?
4. Ako to zlepšuje výkon pri manipulácii s materiálom?
5. Kde sa používa?
6. Ako by ste si mali vybrať správny model?
7. Aké postupy údržby predlžujú životnosť?
8. Často kladené otázky

Prečo manipulácia s materiálom potrebuje veľkú vodiacu guľôčkovú skrutku C7?

Od moderných systémov manipulácie s materiálom sa očakáva, že budú presúvať čoraz ťažšie bremená pri zachovaní krátkych cyklov a opakovateľného polohovania. Konvenčné komponenty mechanickej prevodovky môžu mať problémy, keď zariadenie musí zrýchľovať, spomaľovať, zastavovať, cúvať a premiestňovať počas pracovného dňa.

Guličková skrutka premieňa vstup rotujúceho motora na riadený lineárny pohyb prostredníctvom recirkulujúcich valivých guľôčok medzi skrutkou a maticou. Tento mechanizmus valivého kontaktu pomáha znižovať trenie a zároveň poskytuje efektívny a presný prenos. Pre zariadenia na manipuláciu s materiálom pridáva konfigurácia veľkého vedenia ďalšiu dôležitú výhodu: skrutka môže dosiahnuť dlhší lineárny pohyb na otáčku.

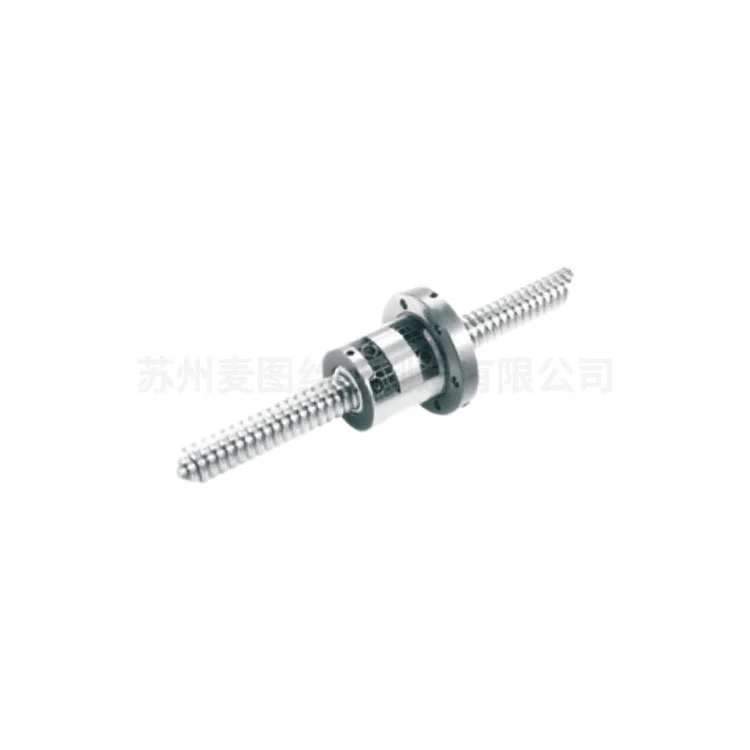

Veľká olovená guľôčková skrutka Maitu C7 pre manipuláciu s materiálom bola vyvinutá špeciálne pre tieto požiadavky. Jeho presná trieda C7, geometria s veľkým olovom, konštrukcia z vysoko pevnej legovanej ocele a dizajn orientovaný na zaťaženie ho predurčujú na náročné aplikácie zahŕňajúce zdvíhanie, prenášanie, polohovanie a automatizovaný pohyb.

Podľa zverejnených špecifikácií výrobcu sú vybrané konfigurácie navrhnuté pre zaťaženie od približne 500 kg do 5 000 kg, pričom je možné vyvinúť prispôsobené návrhy podľa požiadaviek aplikácie. Produkt je tiež vhodný pre prevádzku v dielňach, skladoch, logistických centrách a iných priemyselných prostrediach.

Aké sú základné vlastnosti?

1. Heavy-Duty Nosná konštrukcia

Systémy na manipuláciu s materiálom môžu byť vystavené nielen statickému zaťaženiu, ale aj dynamickým silám vznikajúcim počas zrýchľovania, spomaľovania, zdvíhania a zastavovania. Guličková skrutka využíva vysokopevnostnú legovanú oceľ a presné spracovanie na podporu náročných zaťažovacích podmienok.

• Navrhnuté pre aplikácie s vysokým zaťažením
• Vysoká odolnosť proti nárazom pri opakovanom pohybe
• Vhodné na zdvíhanie a prenášanie ťažkých materiálov
• Dostupné v prispôsobených rozmeroch pre rôzne konštrukcie zariadení

2. C7 Presnosť pre riadené polohovanie

Presnosť polohovania je dôležitá, keď systém manipulácie s materiálom musí umiestniť produkty na definované miesto. Publikované informácie o produkte špecifikujú chybu polohovania v rozmedzí ±0,02 mm, čo poskytuje užitočnú presnosť pre konštruktérov systému.

Vďaka tomu je konfigurácia vhodná pre automatizované manipulačné úlohy, kde by nekontrolovaný pohyb alebo odchýlka polohy mohla ovplyvniť následné operácie.

3. Veľké vedenie pre rýchlejší lineárny pohyb

Predstih určuje, ako ďaleko sa matica axiálne posunie počas jednej otáčky skrutky. Väčšie vedenie môže poskytnúť väčší lineárny pohyb na otáčku motora, čo je obzvlášť užitočné, keď zariadenie na manipuláciu s materiálom potrebuje rýchly pohyb cez relatívne dlhý zdvih.

Z tohto dôvodu môže guľôčková skrutka s veľkým závitom pomôcť konštruktérom vyvážiť rýchlosť prenosu, príkon motora a čas cyklu zariadenia bez jednoduchého zvýšenia rýchlosti otáčania motora.

4. Adaptabilita na častú prevádzku štart-stop

AGV, skladové zakladače, zdvíhacie plošiny, prepravné systémy a manipulačné roboty často fungujú prostredníctvom opakovaných cyklov zrýchlenia a spomalenia. Štruktúra produktu je navrhnutá tak, aby odolala nárazom a únave spojenej s týmito prevádzkovými modelmi.

5. Prispôsobiteľná mechanická konfigurácia

Stroje na manipuláciu s materiálom majú zriedka rovnaké rozmery. Maitu poskytuje prispôsobené možnosti pre priemer, stúpanie, smer, konfiguráciu matice, dĺžku a ďalšie mechanické požiadavky. To umožňuje konštruktérom vybrať komponent prevodovky podľa skutočnej architektúry stroja, a nie nútiť štandardný komponent do nevhodného dizajnu.

Aké špecifikácie by mali kupujúci porovnávať?

Pred zakúpením guľôčkovej skrutky by mali inžinieri zhodnotiť priemer, stúpanie, presnosť, typ matice, dĺžku zdvihu, požiadavky na zaťaženie a smer inštalácie. Komponent s vhodným priemerom, ale nevhodnou konfiguráciou vývodu alebo matice nemusí poskytovať očakávaný výkon systému.

Publikovaný sortiment ukazuje, že rovnaký koncept produktu môže pokryť rôzne veľkosti strojov a manipulačné požiadavky. Pre prispôsobené zariadenia by sa pred konečnou špecifikáciou mali uviesť zaťaženie, rýchlosť, zdvih, montážne rozmery, pracovný cyklus a podmienky prostredia.

Ako to zlepšuje výkon pri manipulácii s materiálom?

Vyššia účinnosť prenosu

Výrobca uvádza, že výrobok si počas prevádzky dokáže udržať mechanickú účinnosť nad 90 %. Vysoká účinnosť prenosu pomáha znižovať straty energie medzi motorom a lineárnym mechanizmom, čo môže byť cenné pre zariadenia pracujúce nepretržite alebo vykonávajúce časté pohybové cykly.

Rýchlejšie manipulačné cykly

Geometria veľkého zvodu umožňuje lineárnejší pohyb na otáčku. To môže pomôcť skrátiť čas prepravy na zdvíhanie, prenášanie, polohovanie a iné opakujúce sa manipulačné procesy.

Presné polohovanie

Presnosť C7 podporuje riadený lineárny pohyb. V automatizovaných skladoch a výrobných prostrediach môže opakovateľné polohovanie pomôcť zariadeniu zosúladiť s dopravníkmi, skladovacími miestami, pracovnými stanicami a nakladacími bodmi.

Stabilná ťažká prevádzka

Vysokopevnostné materiály a konštrukcia odolná voči nárazom sú dôležité, keď skrutka pracuje pri veľkom zaťažení alebo častom zrýchľovaní a spomaľovaní. Správne dimenzovanie je stále nevyhnutné, pretože skutočná nosnosť závisí od kompletného mechanického systému a prevádzkových podmienok.

Kde sa používa?

Veľká olovená guľôčková skrutka C7 pre manipuláciu s materiálom je použiteľná pre širokú škálu automatizovaných a priemyselných manipulačných systémov.

• Skladové zakladače:Podporuje operácie zdvíhania a polohovania v skladovacích systémoch.
• AGV:Môže byť integrovaný do lineárnych zdvíhacích alebo polohovacích mechanizmov používaných v automatizovaných riadených vozidlách.
• Roboty na manipuláciu s materiálom:Poskytuje lineárny prevod pre automatizovaný prenos a polohovanie.
• Ťažké zdvíhacie plošiny:Vhodné pre vertikálny pohyb, kde je dôležitá nosnosť a polohovanie.
• Prenosové vozíky:Podporuje kontrolovaný pohyb surovín, komponentov a hotových výrobkov.
• Logistické vybavenie:Môže byť integrovaný do triediacich, nakladacích, vykladacích a automatizovaných prepravných systémov.
• Priemyselné dielne:Pomáha automatizovať pohyb materiálov medzi rôznymi oblasťami výroby.

V prípade komplexných automatizovaných systémov by sa mala guľôčková skrutka hodnotiť spolu so servomotorom, spojkou, lineárnym vedením, nosným ložiskom, mazacím systémom a riadiacim systémom. Prenosový komponent je len jednou časťou celkovej pohybovej architektúry.

Ako by ste si mali vybrať správny model?

Výber guľôčkovej skrutky by mal začať skutočnými prevádzkovými podmienkami a nie samotným názvom produktu. Praktický výberový proces zahŕňa nasledujúce kroky:

1. Určte zaťaženie:Vypočítajte statické a dynamické zaťaženie, ktoré musí skrutka zniesť.
2. Definujte požadovanú cestu:Stanovte efektívny zdvih a maximálnu dĺžku skrutky.
3. Nastavte požadovanú rýchlosť:Určite požadovanú lineárnu rýchlosť a vypočítajte zodpovedajúcu rýchlosť otáčania skrutky.
4. Vyberte vodcu:Väčšie vedenie vo všeobecnosti poskytuje väčší lineárny pohyb na otáčku a môže podporovať jazdu vysokou rýchlosťou.
5. Potvrďte požiadavky na presnosť:C7 môže byť vhodný pre mnohé aplikácie všeobecnej automatizácie a manipulácie s materiálom, zatiaľ čo systémy s vyššou presnosťou môžu vyžadovať inú triedu presnosti.
6. Skontrolujte inštalačný priestor:Skontrolujte priemer hriadeľa, rozmery matíc, nosnú konštrukciu a dostupný montážny priestor.
7. Zvážte životné prostredie:Pred dokončením konfigurácie by sa mali zvážiť riziká prachu, vlhkosti, teploty, kontaminácie a korózie.

Pre prispôsobené riešenie spoločnosť Maitu odporúča poskytnúť zaťaženie zariadenia, rýchlosť manipulácie, rozmery inštalácie a pracovné prostredie, aby jej inžiniersky tím mohol pomôcť s prispôsobením modelu a konfiguráciou.

Aké postupy údržby predlžujú životnosť?

Aj robustná guľôčková skrutka vyžaduje primeranú údržbu. Správne mazanie a kontrola kontaminácie sú obzvlášť dôležité, pretože nečistoty môžu ovplyvniť valivé prvky a povrchy obežných dráh.

• Pravidelne mažte:Publikované pokyny na údržbu odporúčajú vysokoteplotné mazivo odolné voči opotrebovaniu približne každých 120 prevádzkových hodín s úpravami podľa skutočných pracovných podmienok.
• Udržujte skrutku čistú:Odstráňte prach, triesky a iné nečistoty z oblasti skrutky a matice.
• Skontrolujte ochrannú konštrukciu:Skontrolujte, či nie sú poškodené prachové kryty a súvisiace ochranné komponenty.
• Vyhnite sa preťaženiu:Prevádzka mimo určeného rozsahu zaťaženia môže urýchliť opotrebovanie a poškodiť skrutku alebo guľôčky.
• Pravidelne kontrolujte:Skontrolujte upevnenie, opotrebovanie závitu, pohyb guľôčky, vibrácie, presnosť polohovania a abnormálny hluk.
• V prípade potreby využite profesionálny servis:Poškodenie závitu, zaseknutie guľôčky alebo vážne problémy s nosnosťou by mali posúdiť kvalifikovaní technici.

Intervaly údržby by sa mali v konečnom dôsledku prispôsobiť skutočnému pracovnému cyklu, úrovni znečistenia, zaťaženiu, rýchlosti, typu mazania a odporúčaniam výrobcu.

Často kladené otázky

Aká nosnosť je k dispozícii?

Zverejnené informácie o produkte uvádzajú rozsah zaťaženia približne 500 kg až 5 000 kg v závislosti od zvoleného priemeru a modelu. Skutočné prípustné zaťaženie by sa malo potvrdiť pomocou výpočtov špecifických pre aplikáciu.

Môže fungovať v prašnom skladovom prostredí?

áno. Výrobok je navrhnutý s ohľadom na prachotesnosť a antikoróznu ochranu pre priemyselné manipulačné prostredia. Správne tesnenie, čistenie a mazanie sú dôležité pre dlhodobú prevádzku.

Je vhodný na časté štart-stop aplikácie?

áno. Jeho dizajn kladie dôraz na odolnosť proti nárazu a únave pri aplikáciách zahŕňajúcich opakované zrýchľovanie, spomaľovanie, štartovanie a zastavovanie.

Ako si vyberiem správny model?

Uveďte požadované zaťaženie, lineárnu rýchlosť, dĺžku zdvihu, inštalačné rozmery, smer prevádzky, pracovný cyklus a podmienky prostredia. Tieto parametre umožňujú vyhodnotiť vhodný priemer, vývod, konfiguráciu matice a celkovú špecifikáciu.

Dá sa guľôčková skrutka prispôsobiť?

áno. Maitu ponúka prispôsobené konfigurácie zahŕňajúce rozmery, vedenie, smer, typ matice, dĺžku a ďalšie požiadavky na špecializované zariadenia na manipuláciu s materiálom.

Aká je záručná doba?

Zverejnené informácie o produkte výrobcu špecifikujú 12-mesačnú záručnú lehotu na problémy s kvalitou, ktoré nie sú spôsobené ľudskou činnosťou, v súlade s platnými záručnými podmienkami.

Záver: Výber správnej prevodovky pre automatizovanú manipuláciu

Dobre zvolená guľôčková skrutka môže priamo ovplyvniť rýchlosť, konzistenciu polohovania, energetickú účinnosť a prevádzkovú stabilitu zariadenia na manipuláciu s materiálom. Veľká olovená guľôčková skrutka C7 pre manipuláciu s materiálom kombinuje prevodovku s veľkým oloveným potrubím s presnosťou C7, vysokopevnostnou konštrukciou a možnosťami prispôsobenia pre AGV, skladové zakladače, manipulačné roboty, zdvíhacie plošiny a automatizované logistické zariadenia. Pre projekty vyžadujúce špecifické zaťaženie, rýchlosť, zdvih alebo konfiguráciu inštalácie sa dozviete viac o veľkej vodiacej guľôčkovej skrutke C7 na manipuláciu s materiálom alebocokontaktujte náss vašimi požiadavkami na aplikáciu, aby ste prediskutovali vhodné riešenie s inžinierskym tímom Maitu.
