A Trapézová skrutkovacia maticavyzerá jednoducho – kým váš stroj nezačne drnčať, vychýliť sa z pozície alebo sa opotrebuje oveľa skôr, ako sa očakávalo. Ak ste sa niekedy stretli s vôľou, ktorá ničí opakovateľnosť, pískanie/hluk pri zaťažení, lepkavý pohyb, časté premazávanie alebo poškodenie závitu prachom a úlomkami, Hlavnou príčinou je často výber matice (materiál, lícovanie, geometria a spôsob inštalácie), nie samotná skrutka.
Táto príručka rozdeľuje body rozhodovania v reálnom svete – zaťaženie, rýchlosť, presnosť, prostredie, štýl montáže a očakávania údržby – takže si môžete vybrať matica, ktorá funguje tak, ako potrebuje vaša aplikácia. Nájdete tu aj praktickú porovnávaciu tabuľku, tipy na inštaláciu, ktoré zabránia predčasnému zlyhaniu, a krátke časté otázky, ktoré vám pomôžu napísať čistú špecifikáciu pripravenú na nákup.
Obrys
- Bežné spôsoby zlyhania a bolestivé body, ktoré vytvárajú
- Ako sa správa trapézová matica v porovnaní s inými možnosťami pohybu
- Kontrolný zoznam výberu, ktorý môžete použiť pred zadaním objednávky
- Možnosti materiálu a dizajnu (vrátane možností proti spätnému chodu a bezolejových možností)
- Faktory tvaru matice a montážne obmedzenia
- Návyky pri inštalácii a údržbe, ktoré predlžujú životnosť
- Keď vlastné matice dávajú väčší zmysel ako „dostatočne blízko“ štandardné diely
- FAQ a šablóna rýchlej špecifikácie
Obsah
- Tam, kde v skutočných strojoch zvyčajne zlyhávajú trapézové matice
- Čo vlastne robí matica trapézovej skrutky v pohybovom systéme
- Praktický kontrolný zoznam výberu
- Porovnanie materiálových a dizajnových možností
- Tvary matíc a štýly montáže
- Vôľa, presnosť a opakovateľnosť
- Tipy na inštaláciu, ktoré zabraňujú predčasnému opotrebovaniu
- Návyky údržby a predlžovania života
- Keď štandardné orechy nefungujú a prispôsobenie sa oplatí
- FAQ
Tam, kde v skutočných strojoch zvyčajne zlyhávajú trapézové matice
Väčšina kupujúcich nezačne nakupovať aTrapézová skrutkovacia maticalebo sa nudia. Začínajú, pretože ich niečo bolí: stúpa miera šrotu, exploduje čas údržby alebo sa pohyb „necíti správne“. Tu sú najčastejšie bolestivé body a čo je za nimi.
- Vôľa, ktorá ničí polohu:Vôľa medzi maticou a skrutkou je príliš veľká pre vaše potreby presnosti alebo dizajn nemá predpätie. To sa prejavuje ako zaváhanie pri zmene smeru, nekonzistentné navádzanie alebo drift v opakovaných cykloch.
- Hluk, vibrácie a „chvenie“:Často je to spôsobené nesúosovosťou, bočným zaťažením, slabou tuhosťou montáže alebo spárovaním materiálov zosilňuje trenie. Niekedy je obviňovaná skrutka, ale nasadenie matice a inštalácia sú často skutočným vinníkom.
- Rýchle opotrebovanie alebo poškodenie závitu:Abrazívny prach, nedostatočné mazanie, nesprávny materiál pre náklad alebo pracovný cyklus, ktorý vytvára teplo. Ak sa vaša matica nosí ako guma, možno robí prácu ložiska alebo vodidla (a nemalo by).
- Lepenie alebo nerovnomerný pohyb:Znečistenie, odieranie (problémy kov na kov), deformácia pri zaťažení alebo účinky tepelnej rozťažnosti. To, čo sa javí ako „zlé obrábanie“, môže byť jednoducho nesúlad medzi materiálom matíc a prevádzkovým prostredím.
- Príliš veľa údržby:Ak vaša aplikácia neznesie časté premazávanie, budete chcieť bezolejové/samomazacie konštrukcie alebo skonštruované polyméry, ktoré znižujú trenie a priťahujú menej nečistôt.
Hlavná vec: výber matice nie je ani tak o „hľadaní matice, ktorá sa hodí k závitu“, ale viac o prispôsobení výkonu vášho systému. reality – dráha zaťaženia, vodidlá, montáž, teplo a kontaminácia.
Čo vlastne robí matica trapézovej skrutky v pohybovom systéme
A Trapézová skrutkovacia maticaje pracovné rozhranie, ktoré prevádza otáčanie skrutky na lineárny pohyb (alebo naopak). V praxi sa tiež stáva trecím rozhraním, komponentom opotrebovania a – ak váš dizajn nie je správne podporovaný – „obeťou“ bočného zaťaženia.
Trapézové závitové systémy sú široko používané, pretože sú robustné, nákladovo efektívne a tolerantné voči mnohým priemyselným podmienkam. V porovnaní so zostavami recirkulačných guľôčkových skrutiek ponúkajú lichobežníkové systémy zvyčajne vyššie vlastné trenie (čo môže byť užitočné pri samosvorné správanie pri niektorých vertikálnych zaťaženiach), ale nižšia mechanická účinnosť pri vysokých rýchlostiach. To nie je „dobré“ alebo „zlé“ – je to kompromis v dizajne.
Ak váš stroj potrebuje strednú rýchlosť, dobrú nosnosť a jednoduchú obsluhu, riešenie s trapézovou maticou je často vynikajúcim riešením. inžiniersky výber – najmä ak si vyberiete správny materiál, v prípade potreby zahrniete stratégiu vôle a správne ho nainštalujete.
Praktický kontrolný zoznam výberu
Skôr ako požiadate o cenovú ponuku alebo zadáte objednávku, použite tento kontrolný zoznam. Zabraňuje najbežnejšiemu (a drahému) nesúladu: nákup orecha, ktorý „sedí“ ale funguje zle.
- Typ zaťaženia:len axiálne, alebo váš systém náhodne aplikuje bočné zaťaženie? (Bočné zaťaženie by malo byť riešené vodidlami/ložiskami.)
- Pracovný cyklus a rýchlosť:príležitostné nastavenie, nepretržité bicyklovanie alebo cestovanie vysokou rýchlosťou, ktoré vytvára teplo?
- Potreba presnosti:je prijateľná štandardná vôľa, alebo potrebujete riešenie proti spätnému chodu pre konzistentné spätné správanie?
- Prostredie:prach, triesky, vlhkosť, umývanie, hygienické požiadavky ako v čistých priestoroch, chemikálie alebo teplotné výkyvy?
- Zásady mazania:môžete pravidelne mazať alebo potrebujete prístup nenáročný na údržbu / bez oleja?
- Montážne obmedzenia:prírubový držiak, blokový držiak, kompaktný obal alebo široké telo odolávajúce otáčaniu?
- Hluk a pocit:chcete „tichý a plynulý“ pohyb (často výber polyméru alebo optimalizovaného kompozitu)?
- Servisná stratégia:chcete, aby bola matica vymeniteľnou opotrebiteľnou časťou (bežnou), alebo aby bola zostava s dlhšou životnosťou z prémiových materiálov?
Ak viete na tieto položky odpovedať jasne, váš dodávateľ vám môže odporučiť správne uloženie závitu, geometriu matíc a párovanie materiálu s oveľa menším počtom opakovaní.
Porovnanie materiálových a dizajnových možností
Rôzne materiály orechov sa správajú odlišne pri trení, teple a kontaminácii. Najlepšia voľba závisí od vašich skutočných prevádzkových podmienok, nielen „silnejší, tým lepší“. Použite nižšie uvedenú tabuľku ako mapu rýchleho rozhodovania.
| Možnosť | Silné stránky | Najlepšie pre | Pozor-outy |
|---|---|---|---|
| Mosadz / bronz | Stabilný výkon, dobré správanie pri opotrebovaní, široko používané, predvídateľné obrábanie | Všeobecný priemyselný pohyb, mierne zaťaženie, osvedčené prípady dlhodobého použitia | Pri väčšine aplikácií potrebuje mazanie; úlomky môžu urýchliť opotrebovanie |
| Oceľ (uhlík / nehrdzavejúca) | Vysoká pevnosť, silný záber závitu, možnosti korózie s nerezom | Vyššie zaťaženie, drsné mechanické prostredie, špeciálne konštrukčné potreby | Trenie kov o kov môže byť hlučné; vyžaduje starostlivé mazanie a vyrovnanie |
| Nylon (napr. PA materiály) | Nízka hlučnosť, nižšia hmotnosť, hladší pocit, dobré pre mnoho úloh so strednou záťažou | Automatizačné moduly, požiadavky na tichší pohyb, projekty citlivé na náklady | Teplota a vlhkosť môžu ovplyvniť rozmery; nie je ideálny pre vysoké teplo |
| POM (acetal) | Nízke trenie, dobrá rozmerová stabilita, čistá prevádzka | Systémy pre ľahké až stredné zaťaženie, aplikácie vyžadujúce plynulý pohyb s menším mazaním | Limity zaťaženia závisia od konštrukcie; zabráňte nadmernému hromadeniu tepla |
| PEEK (vysoko výkonný polymér) | Vynikajúci výkon v náročných podmienkach, silný, stabilný potenciál s dlhou životnosťou | Automatizácia s vyšším výkonom, špecializované prostredia, dlhé servisné intervaly | Vyššie náklady na materiál; návrh systému by mal odôvodniť aktualizáciu |

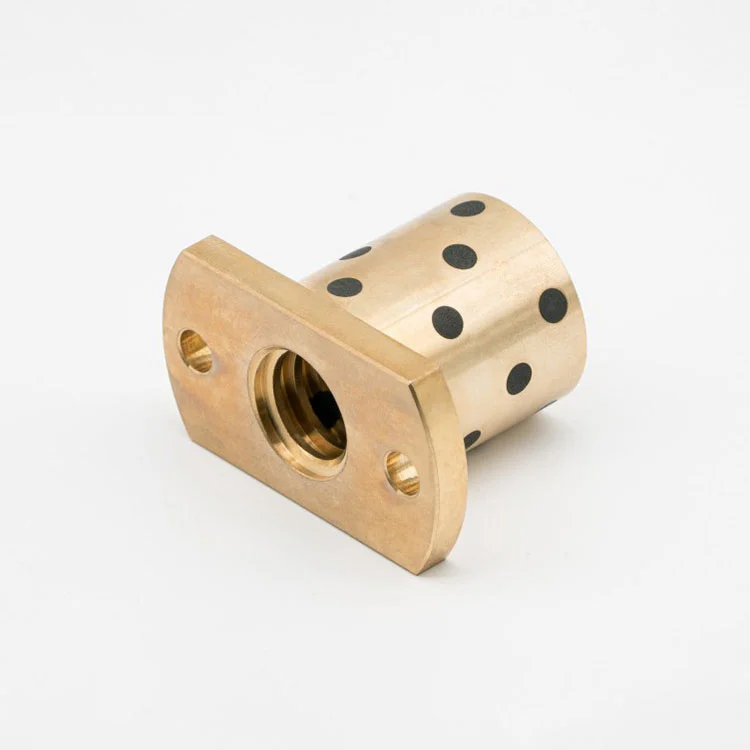

| Bezolejový / samomazný kompozit | Znížená údržba, zlepšené správanie tam, kde je mazanie nepraktické | Prašné/špinavé zóny, miesta, kde mastnota priťahuje nečistoty, zariadenia s obmedzeným prístupom | Stále potrebuje správne zarovnanie; „bez oleja“ neznamená „ignorovať kontrolu“ |

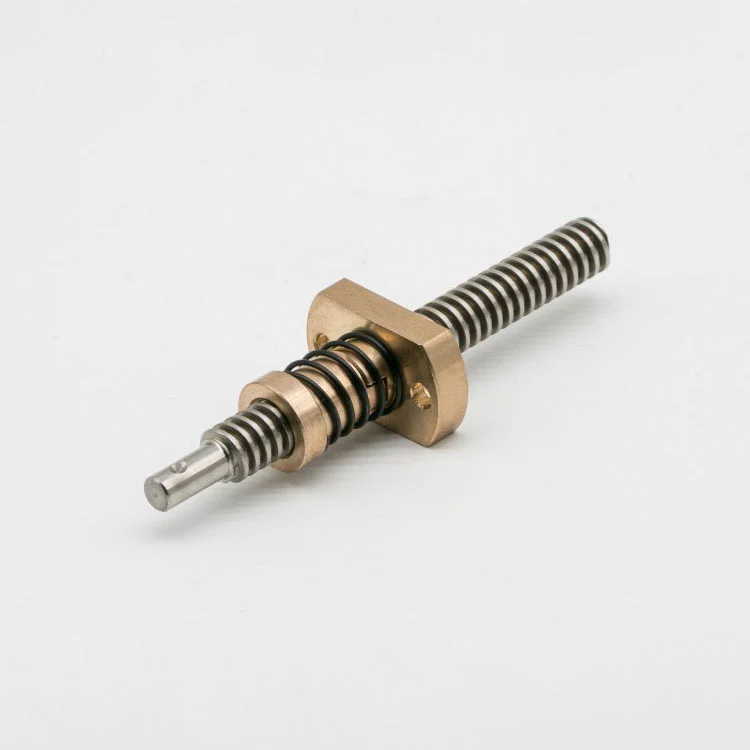

| Dizajn proti spätnému chodu | Zlepšuje opakovateľnosť reverzácie, znižuje vôľu bez príliš tesného uloženia | Polovodičové, lekárske, meracie a presné polohovacie zariadenia | Predpätie môže mierne zvýšiť trenie; vyberte na základe rýchlosti a krútiaceho momentu pohonu |
Praktický tip: keď je vaše prostredie špinavé, „viac mastnoty“ môže niekedy veci zhoršiť zachytením abrazívnych častíc. V týchto prípadoch môžu byť samomazné konštrukcie alebo možnosti na báze polymérov inteligentnejšou cestou k dlhšej životnosti a konzistentnejšiemu pohybu.
Tvary matíc a štýly montáže
Aj pri dokonalom materiáli môže nesprávna geometria spôsobiť bolesti hlavy počas inštalácie alebo viesť k rotácii, uvoľneniu alebo zlej tuhosti. Bežné tvarové faktory matíc existujú z nejakého dôvodu – každý rieši problém s montážou.
- Priamy (valcový) typ:jednoduchá integrácia, keď váš kryt už podporuje funkcie zarovnania a ochrany proti otáčaniu.
- Typ príruby:jednoduché axiálne polohovanie a skrutkovanie; užitočné, keď potrebujete rýchlu výmenu a konzistentnú montáž.
- Typ bloku:stabilná montáž, jednoduchšia kontrola proti rotácii a priateľská pre vlastné rámy strojov.
- Široký typ:dodatočná kontaktná plocha a tuhosť pre určité kryty; môže pomôcť znížiť nežiaduce skrútenie.
- Kompaktný ekonomický typ:priestorovo úsporné konštrukcie, kde záleží na obale a zaťaženie je mierne.
Ak sa vaša matica môže voľne otáčať, vaša os sa nebude správne posúvať. Vždy zaistite, aby montážna konštrukcia zabránila otáčaniu matice a zároveň aby bola skrutka zarovnaná s vašimi lineárnymi vodidlami.
Vôľa, presnosť a opakovateľnosť
Vôľa je „stratený pohyb“, ktorý cítite pri cúvaní – váš pohon sa otočí, ale javisko sa nepohne okamžite. V mnohých systémoch je vôľa prijateľná. V iných – pick-and-place, metrológia, dávkovacie zariadenia, mikropolohovanie – je to priekopník.
Tu sú praktické spôsoby, ako zvládnuť spätnú reakciu bez vytvárania nových problémov:
- Použite dizajn matice proti spätnému chodu:rozdelené/predpäté usporiadanie môže znížiť vôľu pri zachovaní plynulosti pohybu. Toto je často najčistejšia možnosť pre presné systémy.
- Spojte maticu so skrutkou:profil závitu, stúpanie/výstup a trieda lícovania musia byť konzistentné. „Takmer kompatibilný“ sa stáva hlučným a rýchlo sa opotrebováva.
- Ovládajte zarovnanie a bočné zaťaženie:odpor je obviňovaný z problémov, ktoré sú v skutočnosti spôsobené väzbou z nesprávneho zarovnania.
- Overte rezervu krútiaceho momentu:zníženie vôle zvyčajne mierne zvyšuje trenie. Uistite sa, že váš motor/disk to zvládne bez prehriatia.
Ak je vaším cieľom opakovateľnosť, systém je len taký dobrý, ako dobrý je jeho najslabší článok: lícovanie matice, rovnosť skrutiek, kvalita vodiacej lišty, podpera ložísk a zarovnanie zostavy sa navzájom ovplyvňujú. S orechom zaobchádzajte ako so systémovým komponentom, nie so samostatnou komoditou.
Tipy na inštaláciu, ktoré zabraňujú predčasnému opotrebovaniu
Mnoho predčasných zlyhaní je „zavedených do existencie“. Vysoká kvalitaTrapézová skrutkovacia maticamôže sa rýchlo opotrebovať, ak je nútený na boj proti vychýleniu alebo bočnému zaťaženiu. Tieto návyky sú nudné – ale ušetria vám mesiace.
- Nechajte vodidlá zvládnuť bočné zaťaženie:použite lineárne koľajnice/puzdrá, aby pár skrutka-matica videl hlavne axiálne zaťaženie.
- Udržujte podperu skrutiek pevnú:správne koncové ložiská znižujú bič a vibrácie, najmä pri dlhších zdvihoch.
- Pred utiahnutím zarovnajte:zľahka namontujte, presuňte celý zdvih rukou/nízkou rýchlosťou, potom postupne uťahujte upevňovacie prvky.
- Chráňte pred nečistotami:vlnovce, kryty a stierače dramaticky znižujú abrazívne opotrebovanie v prašnom prostredí alebo v prostredí produkujúcom triesky.
- Funkcie proti otáčaniu príliš neuťahujte:nerovnomerné upnutie puzdra matice ho môže zdeformovať a spôsobiť zauzlenie.
Ak počas cestovania cítite tesné miesta, zastavte sa a diagnostikujte zarovnanie – „neprebíjajte sa“. Prechod je spôsob, akým sa vlákna poškodia, motory sa prehrievajú a matice sa stávajú obetou za problém inde v osi.
Návyky údržby a predlžovania života
Lichobežníkové systémy môžu byť dlhotrvajúce, keď k treniu pristupujete ako k riadenej premennej, a nie ako dodatočný nápad.
- Nastavte si realistickú rutinu mazania:vyberte typ maziva na základe teploty a znečistenia a udržujte konzistentné intervaly.
- Pred opätovným mazaním vyčistite:pridaním tuku na brúsnu drvinu sa vytvorí brúsna pasta.
- Skontrolujte skoré príznaky:rastúci krútiaci moment, zvýšená hlučnosť alebo viditeľné hromadenie prachu sú včasné varovania.
- Počet cyklov trasy:ak je matica navrhnutá opotrebiteľná súčasť, plánovaná výmena zabráni prekvapeniam spôsobeným prestojmi.
- V prípade potreby použite bezolejové/samomazacie možnosti:najmä ak je prístup obmedzený alebo je dôležitá čistota.
Jednoduchý denník údržby – dátum, poznámky o prostredí, pozorovania krútiaceho momentu/hluku – vám často povie viac, než kedy zlyhá diel.
Keď štandardné orechy nefungujú a prispôsobenie sa oplatí
Štandardné katalógové diely sú skvelé – kým váš montážny priestor nie je zvláštny, vaše prostredie prísne alebo vaše požiadavky na presnosť sú neúprosné. Prispôsobenie je zvyčajne opodstatnené, keď platí jedna z týchto možností:
- Potrebujete špecifický tvar matice, ktorý sa hodí k existujúcemu krytu (blok, príruba, široké telo, kompaktný obal).
- Vyvažujete presnosť s hladkosťou a chcete prispôsobený prístup proti spätnému chodu.
- Máte environmentálne obmedzenia (hygiena, nízka tolerancia kontaminácie, obmedzený prístup k mazaniu).
- Chcete špecifický profil výkonu polyméru (nízke trenie, nízka hlučnosť, stabilita alebo dlhšie servisné intervaly).
- Potrebujete spoľahlivé zapojenie závitu s cieľovou skrutkou a chcete skôr kontrolované párovanie než dohady.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.zameriava sa na prispôsobenie trapézových matíc skutočným požiadavkám aplikácie – vrátane viacerých typov matíc, možnosti skonštruovaného polyméru, bezolejové riešenia a konfigurácie proti spätnému chodu – takže matica funguje s vašou skrutkou, puzdrom a prostredím namiesto boja proti nim.
Ak pripravujete špecifikáciu nákupu, tu je jednoduchá štruktúra, ktorú môžete poslať dodávateľovi, aby ste urýchlili výber:
- Označenie vlákna:veľkosť lichobežníka + olova/rozteč + ručička (pravá/ľavá) + akékoľvek špeciálne poznámky k profilu
- Štýl orieškov:rovné / prírubové / blokové / široké / kompaktné + kľúčové rozmery + metóda proti rotácii
- Materiál:typ mosadz/bronz/oceľ/polymér + poznámky k prostrediu (prach, umývanie, teplota)
- Výkonnostné ciele:očakávaná vôľa, preferencia hluku, politika mazania, pracovný cyklus
FAQ
Otázka:Môžem vymeniť opotrebovanú maticu bez výmeny skrutky?
A:Často áno, ale záleží na opotrebovaní skrutiek. Ak sú závity skrutiek viditeľne opotrebované alebo sa výrazne zvýšil krútiaci moment osi,
nová matica nemusí obnoviť výkon. Pre kritické umiestnenie vyhodnoťte oba komponenty spoločne.
Otázka:Je bezolejová matica skutočne bezúdržbová?
A:Bezolejové konštrukcie znižujú požiadavky na mazanie a pomáhajú na miestach, kde je mazivo nepraktické, ale stále vyžadujú kontrolu.
Zarovnanie, kontaminácia a bočné zaťaženie môžu skrátiť životnosť bez ohľadu na stratégiu mazania.
Otázka:Aký materiál je najlepší pre tichý pohyb?
A:Mnoho možností polymérov (ako sú materiály na báze nylonu alebo acetálu) môže znížiť hluk a poskytnúť hladší pocit.
Pre náročnejšie podmienky môžu výkonnejšie polyméry ponúkať lepšiu stabilitu a dlhšiu životnosť.
Otázka:Potrebujem vždy maticu proti spätnému chodu kvôli presnosti?
A:Nie vždy. Ak vaša aplikácia len zriedka obráti smer alebo váš riadiaci systém kompenzuje vôľu, štandardná vôľa môže byť v poriadku.
Ak záleží na opakovateľnosti reverzácie, dizajny proti spätnému chodu sú zvyčajne tým najpriamejším riešením.
Otázka:Prečo sa moja matica rýchlo opotrebováva, aj keď je zaťaženie „v rámci špecifikácií“?
A:Najčastejšími príčinami sú nesprávne nastavenie, bočné zaťaženie (vodidlá nerobia svoju prácu), kontaminácia a nahromadenie tepla z pracovného cyklu.
Oprava konštrukcie alebo inštalácie osi často predlžuje životnosť viac ako prechod na „silnejšiu“ maticu.
Otázka:Aké informácie by som mal poslať, aby som rýchlo dostal správne odporúčanie?
A:Zahrňte veľkosť závitu/vývod, dĺžku zdvihu, smer a veľkosť zaťaženia, rýchlosť/pracovný cyklus, prostredie (prach/voda/chemikálie),
spôsob montáže a či je potrebná kontrola vôle. Pomáhajú aj fotografie montážneho priestoru.
Záver
PravýTrapézová skrutkovacia maticanie je len závitová časť – je to rozhodnutie o výkone, ktoré ovplyvňuje hlučnosť, presnosť, životnosť, a pracovné zaťaženie údržby. Keď prispôsobíte materiál, geometriu matice, stratégiu vôle a montážnu prax vašim skutočným prevádzkovým podmienkam, trapézové systémy môžu byť pozoruhodne spoľahlivé a nákladovo efektívne.
Ak potrebujete pomoc s výberom štandardnej možnosti alebo prispôsobením matice vášmu bývaniu, zaťaženiu a prostrediu, obráťte sa na násSuzhou Maitu Screw Rod Manufacturing Co., Ltd.s vašimi základnými parametrami a aplikačnými poznámkami – potomkontaktujte násaby sa vaše problémy s osami zmenili na stabilné, opakovateľné riešenie pohybu.
