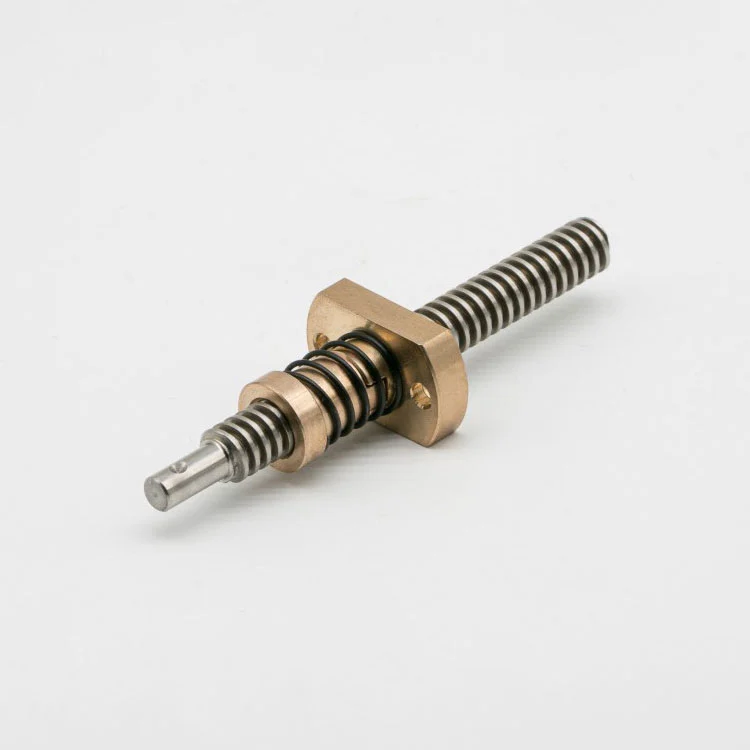

Lichobežníková matica proti spätnému chodu pre zostavy 3D tlačiarní

V súlade s koncepciou „presného prispôsobenia, flexibilného prispôsobenia“ poskytuje Maitu všestranné služby prispôsobenia pre anti-backlash trapézovú maticu pre zostavy 3D tlačiarní. Podľa typu vašej 3D tlačiarne (FDM, SLA, SLS), zdvíhacieho zaťaženia osi Z, rýchlosti tlače, požiadaviek na hrúbku vrstvy a veľkosti inštalačného priestoru môžeme prispôsobiť kľúčové parametre, ako je špecifikácia trapézového závitu (metrický / palec), celkový rozmer matice, konštrukcia delenej konštrukcie, intenzita predpätia pružiny a výber materiálu. Produkt má kompaktnú integrovanú štruktúru, ktorá je dokonale kompatibilná s lichobežníkovými vodiacimi skrutkami bežných 3D tlačiarní (vrátane stolových a priemyselných modelov) a možno ju priamo inštalovať a vymeniť bez úpravy pôvodnej prevodovej konštrukcie, čo výrazne znižuje náročnosť aktualizácie a údržby zariadenia.

Technické špecifikácie produktu

Poznámka: * označuje špeciálne špecifikácie, ktoré je možné prispôsobiť podľa modelu vašej 3D tlačiarne, požiadaviek na presnosť tlače, zaťaženia osi Z a inštalačného priestoru. Intenzitu predpätia pružiny môžeme flexibilne upraviť tak, aby zodpovedala rôznym rýchlostiam tlače a potrebám hrúbky vrstvy 3D tlačiarní FDM, SLA a SLS, čím sa zabezpečí optimálny účinok proti spätnému rázu a stabilita prenosu.

Zvýraznené funkcie a špecifické výhody 3D tlače

1. Presná ochrana proti spätnému chodu s kompenzáciou pružiny: Prijíma štruktúru lichobežníkového závitu s deleným typom v kombinácii s technológiou presného predpätia pružiny s vysokou elasticitou – základná konštrukcia spočíva v rozdelení matice na dve časti a pomocou pružiny na ich odtlačenie, aby tesne priliehali k zubom vodiacej skrutky – čo môže flexibilne eliminovať axiálnu vôľu (ovládateľné v rozmedzí 0,005 – 0,01 mm), riešenie základného problému s odchýlkou matice Z-axis. spätného chodu a predchádzanie chybám 3D tlače, ako je nesprávne zarovnanie vrstiev a krokové čiary, čím sa zabezpečí stabilná kvalita tlače dávka po dávke.

2. Stabilný prevod s nastaviteľným predpätím: Zabudovaná presná pružina má vynikajúcu odolnosť proti únave, ktorá dokáže udržať stabilnú silu predpätia po dlhú dobu (žiadna zjavná vôľa po 8 000+ hodinách nepretržitej prevádzky) a intenzitu predpätia možno nastaviť podľa zaťaženia 3D tlačiarne a požiadaviek na presnosť, vyvažuje účinok proti spätnému chodu a hladkosť prevodovky, čím sa zabráni nadmernému krútiacemu momentu, ktorý ovplyvňuje životnosť motora.

3. Výkon odolný voči opotrebovaniu a spotrebnému materiálu: Zacielením na pracovné prostredie 3D tlačiarní (ako sú zvyšky spotrebného materiálu, žiarenie horúceho lôžka) je povrch trapézovej matice proti spätnému chodu pre zostavy 3D tlačiarní ošetrený špeciálnym antiadhéznym povlakom odolným voči opotrebovaniu, ktorý dokáže účinne odolať erózii spotrebného materiálu a stabilný výkon v teplotnom rozsahu PLA, ABS a iných materiálov. -10 ℃ až 140 ℃, aby sa zabránilo zaseknutiu závitu spôsobenému priľnavosťou zvyškov.

4. Nákladovo efektívne a jednoduché na údržbu: V porovnaní s orieškami s nulovou hrou má tento produkt rozumnejšiu cenu a silnejšiu prispôsobivosť, ktorá je vhodná na rozsiahlu popularizáciu a aplikáciu; delená konštrukcia sa ľahko rozoberá a udržiava a pružinu je možné pri opotrebovaní nezávisle vymeniť, čím sa znižujú náklady na údržbu zariadenia 3D tlačiarne.

Výkonnostné metriky a štandardy kontroly kvality

1. Výber materiálu prispôsobeného pre 3D tlač: Voliteľné materiály z technického plastu POM (samomazný, ľahký, cenovo výhodný) a zo zliatiny vystuženého bronzu (vysoká nosnosť, odolnosť proti opotrebeniu), medzi ktorými je materiál POM obzvlášť vhodný pre stolové 3D tlačiarne, s vynikajúcim samomazacím výkonom a nízkym trením, zatiaľ čo zosilnená bronzová zliatina plne vyhovuje požiadavkám na prácu v rôznych priemyselných tlačiarňach s 3D tlačiarňou. typy.

2. Indikátory presnosti: Presnosť závitu dosahuje úroveň ISO 4, chyba stúpania je menšia ako ± 0,004 mm, vôľu možno stabilne regulovať v rozmedzí 0,005 až 0,01 mm a opakovateľnosť polohy je ≤ ± 0,006 mm, čo spĺňa požiadavky na presnosť väčšiny scenárov 3D tlače, vrátane výroby prototypov v malých sériách.

3. Trvanlivosť a životnosť: Po ošetrení spevnenia povrchu je odolnosť proti opotrebovaniu o 65% vyššia ako u bežných trapézových matíc a životnosť môže dosiahnuť viac ako 3,5 roka pri bežnom používaní a pravidelnej údržbe; vstavaná presná pružina využíva vysoko elastický zliatinový materiál, ktorý odoláva únavovej deformácii a zaisťuje dlhodobo stabilný výkon proti spätnému chodu.

4. Široká kompatibilita a jednoduchá inštalácia: Štandardizovaný dizajn príruby anti-backlash trapézovej matice pre zostavy 3D tlačiarní je kompatibilný s bežnými modelmi 3D tlačiarní (ako séria Creality Ender, Prusa, Anycubic) a je dokonale zladený s 8 mm T8 a ďalšími bežnými trapézovými vodiacimi skrutkami, ktoré je možné priamo inštalovať a meniť v 3D tlačiarňach.

Hlavné výhody Maitu v komponentoch 3D tlačiarne proti spätnému rázu

1. Schopnosť výskumu a vývoja zameraná na scenár: Náš tím výskumu a vývoja má 7 vedúcich inžinierov s viac ako 7-ročnými skúsenosťami s komponentmi prenosu 3D tlačiarní, ktorí sa zameriavajú na výskum a vývoj a optimalizáciu technológie proti spätnému chodu pre scenáre 3D tlače, zvládajú základné technológie, ako je dizajn závitu deleného typu a kalibrácia predpätia pružiny, a optimalizuje štruktúru produktu podľa prenosových charakteristík 3D a krútiaceho momentu tlačiarne.

2. Proces prísnej kontroly kvality: Vybavený profesionálnymi výrobnými linkami a presným testovacím zariadením pre matice proti spätnému chodu 3D tlačiarní, každý výrobok pred opustením továrne prechádza prísnou detekciou vôle, testom predpätia pružiny, testom opotrebenia a testom odolnosti voči vysokej teplote, s mierou kvalifikácie 100%, čo zabezpečuje, že každá matica môže spĺňať požiadavky na stabilnú prevádzku 3D tlačiarní.

3. Bohaté skúsenosti s prispôsobením: Po poskytnutí prispôsobených riešení proti spätnému rázu pre viac ako 2 800 výrobcov a používateľov 3D tlačiarní máme bohaté skúsenosti s prispôsobením rôznych typov 3D tlačiarní (FDM, SLA, SLS) a vieme prispôsobiť produkty podľa špecifických parametrov a požiadaviek na tlač vášho zariadenia, čím sa zabezpečí dokonalé prispôsobenie.

4. Autoritatívna certifikácia a uznanie trhu: Prešli certifikáciou systému manažérstva kvality ISO 9001 a environmentálnou certifikáciou RoHS, s množstvom patentov týkajúcich sa technológie prenosu proti spätnému rázu, slúžiacej domácim a zahraničným značkám 3D tlačiarní a hobby užívateľom a produkty boli vysoko uznávané pre svoju stabilitu a nákladovú efektívnosť.

Proces prispôsobenia a plná servisná podpora

1. Komunikácia s dopytom a návrh programu: Náš profesionálny technický tím poskytuje individuálnu konzultáciu, hlboko rozumie vášmu modelu 3D tlačiarne, presnosti tlače, zaťaženiu osi Z, inštalačnému priestoru a ďalším požiadavkám a poskytuje cielené plány prispôsobenia produktu, vrátane výberu materiálu, nastavenia intenzity predpätia a konštrukčného návrhu, aby sa zabezpečilo, že produkt bude dokonale zodpovedať vášmu zariadeniu.

2. Ukážková skúšobná výroba a testovanie výkonu: Podľa potvrdeného plánu prispôsobenia dokončíme návrh 2D/3D výkresu, vykonáme skúšobnú výrobu vzorky a otestujeme vzorku na zodpovedajúcej 3D tlačiarni, aby sme overili účinok proti spätnému chodu, plynulosť prenosu a kompatibilitu inštalácie a upravíme a optimalizujeme, kým nesplní vaše požiadavky pred hromadnou výrobou.

3. Ochrana balenia a prepravy: Prijmite antistatický obal odolný voči vlhkosti a proti kolízii, ktorý môže účinne zabrániť poškodeniu trapézovej matice proti spätnému chodu pre zostavy 3D tlačiarne počas prepravy a zabrániť statickej elektrine ovplyvňujúcej elektronické komponenty 3D tlačiarne; spolupracovať s profesionálnymi logistickými spoločnosťami s cieľom zabezpečiť včasné a bezpečné dodanie produktov.

4. Efektívny záväzok dodania: Štandardné modely vhodné pre bežné 3D tlačiarne sú na sklade, s dodacou dobou 1-3 pracovné dni; prispôsobené produkty sa dodávajú do 6-10 pracovných dní, čím sa efektívne skracuje cyklus údržby a modernizácie vášho zariadenia a zabezpečuje sa normálny priebeh 3D tlače.

5. Popredajný servis a technická podpora: Poskytnite 24-mesačnú záručnú dobu kvality, profesionálni technici poskytujú technickú podporu online a na mieste, včas vyriešia problémy s inštaláciou, ladením a používaním produktu; zabezpečiť bezplatnú výmenu poškodených dielov (vrátane pružín) v záručnej dobe, čím sa zabezpečí bezstarostné používanie.

Inštalačná príručka a tipy na dennú údržbu

1. Inštalačné kroky: Pred inštaláciou očistite povrch závitu matice a zodpovedajúcu vodiacu skrutku handričkou, ktorá nepúšťa vlákna, namočenou v bezvodom etanole, aby ste odstránili prach, olejové škvrny a zvyšky spotrebného materiálu a zabezpečili tesné spojenie; hladko nainštalujte maticu na vodiacu skrutku, nastavte intenzitu predpätia podľa požiadaviek zariadenia a pevne pripevnite prírubu k pohyblivej časti 3D tlačiarne, aby ste predišli voľnej inštalácii, ktorá ovplyvňuje účinok proti spätnému chodu.

2. Pravidelná údržba: Odporúča sa kontrolovať vôľu, stav predpätia pružiny a čistotu závitu každých 2,5 mesiaca (prispôsobiť podľa frekvencie tlače); ak sa nájdu zvyšky spotrebného materiálu alebo prach, včas ich vyčistite; každých 5 mesiacov pridajte malé množstvo špeciálneho mazacieho oleja, aby ste znížili trenie a predĺžili životnosť matice a vodiacej skrutky.

3. Požiadavky na skladovanie: Skladujte v čistom, suchom a antistatickom prostredí (teplota 10-25℃, vlhkosť ≤40 %), vyhýbajte sa kontaktu s vysokou teplotou, korozívnymi látkami a spotrebným materiálom pre 3D tlač, zabráňte deformácii závitu a únave pružiny a zabezpečte výkon produktu proti spätnému chodu.

4. Opatrenia pri používaní: Počas prevádzky 3D tlačiarne sa vyhnite nadmernému zaťaženiu osi Z a prudkému pohybu osi X/Y a maticu svojvoľne nerozoberajte, aby nedošlo k poškodeniu konštrukcie deleného typu a pružiny; zabráňte vniknutiu cudzích predmetov do medzery závitu, aby ste zabránili zaseknutiu prenosu a ovplyvnili presnosť tlače.

Použiteľné modely 3D tlačiarní a aplikačné scenáre

1. Stolové FDM 3D tlačiarne: Použiteľné pre zdvíhací mechanizmus osi Z a mechanizmus podávania osí X/Y stolových 3D tlačiarní FDM (ako Creality Ender 3/5, Prusa i3), efektívne eliminujúce vôle, zaisťujúce stabilnú hrúbku vrstvy a presné polohovanie, zlepšujúce povrchovú úpravu tlačených modelov a vhodné pre hobby tlač, DIY skúšobnú výrobu a malosériovú výrobu.

2. Priemyselné 3D tlačiarne FDM/SLA/SLS: Vhodné pre presný prenosový mechanizmus priemyselných 3D tlačiarní, so stabilným výkonom proti spätnému chodu a vysokou nosnosťou, prispôsobujú sa dlhodobým potrebám nepretržitej tlače priemyselnej výroby, zabezpečujú konzistenciu a rozmerovú presnosť tlačených dielov a sú použiteľné na výrobu prototypov, výrobu foriem a výrobu priemyselných dielov.

3. Hobby & DIY 3D tlačiarne: Anti-backlash trapézová matica pre zostavy 3D tlačiarní je vhodná pre prispôsobené 3D tlačiarne pre domácich majstrov a hobby vybavenie, s cenovo výhodnými výhodami a jednoduchou inštaláciou a údržbou, čo môže efektívne zvýšiť presnosť tlače zariadenia bez vysokých nákladov, čím spĺňa potreby fanúšikov pre vysokokvalitnú tlač.

4. Vzdelávacie a výskumné 3D tlačiarne: Použiteľné pre 3D tlačiarne používané v oblasti vzdelávania a vedeckého výskumu, so stabilným výkonom a nastaviteľnou intenzitou predpätia, ktoré môžu spĺňať rôzne požiadavky na presnosť výučbových demonštračných a vedecko-výskumných experimentov a pomáhajú zlepšiť efektivitu a kvalitu výučby a výskumu.

FAQ a technická podpora

1. Aký je rozdiel medzi touto trapézovou maticou proti spätnému chodu a trapézovou maticou s nulovou vôľou pre 3D tlačiarne? Matica s nulovou vôľou sleduje absolútnu vôľu bez (0 μm), čo je vhodné pre scenáre s vysokou presnosťou tlače, ale má vyššie náklady; tento produkt využíva technológiu kompenzácie predpätia pružiny, ktorá dokáže flexibilne eliminovať vôľu (0,005 – 0,01 mm), s rozumnejšími nákladmi a silnejšou prispôsobivosťou, ktorá je vhodná pre väčšinu scenárov 3D tlače a ľahšie sa udržiava.

2. Dá sa tento produkt prispôsobiť 8 mm vodiacej skrutke T8 bežne používanej v 3D tlačiarňach? Áno, naše štandardné modely sú dokonale kompatibilné s 8 mm trapézovými vodiacimi skrutkami T8 (2 mm rozstup, 8 mm olova), ktoré sa bežne používajú v 3D tlačiarňach, a môžu byť tiež prispôsobené podľa iných špecifikácií vodiacich skrutiek, aby sa zabezpečila priama inštalácia a prispôsobenie.

3. Dá sa po inštalácii nastaviť intenzita predpätia? Áno, produkt je navrhnutý s nastaviteľnou štruktúrou predpätia, ktorá dokáže flexibilne upraviť intenzitu predpätia pružiny podľa zaťaženia 3D tlačiarne a požiadaviek na presnosť tlače po inštalácii, čím sa vyrovná účinok proti spätnému chodu a plynulosť prenosu.

4. Ako posúdiť, či je účinok matice proti spätnému chodu počas používania normálny? Po inštalácii ručne posuňte os Z a X/Y 3D tlačiarne a nemali by byť viditeľné žiadne otrasy ani otrasy; počas tlače sledujte konzistenciu hrúbky vrstvy a hladkosť povrchu modelu, ak nedôjde k žiadnemu posunutiu vrstvy alebo skokovým líniám, znamená to, že efekt proti spätnému rázu je normálny.

5. Aká je životnosť zabudovanej pružiny? Vstavaná presná pružina využíva vysoko elastický zliatinový materiál, ktorý si pri bežnom používaní dokáže udržať stabilný výkon viac ako 3,5 roka a pri opotrebovaní sa dá nezávisle vymeniť, čím sa znížia náklady na údržbu produktu.

6. Poskytujete technické usmernenia pre hromadné objednávky? Áno, v prípade hromadných objednávok pošleme profesionálnych technikov, ktorí poskytnú pokyny na inštaláciu, ladenie a údržbu na mieste a poskytnú podrobné návody na inštaláciu a údržbu, čím sa zabezpečí, že trapézová matica proti spätnému rázu pre zostavy 3D tlačiarní môže hrať najlepší výkon proti spätnému rázu vo vašich 3D tlačiarňach.
