Ako lichobežníková skrutka poskytuje hladký lineárny pohyb v skutočných strojoch?

Obrys

• Identifikujte skutočný spôsob poruchy (drift, vôľa, väzba, opotrebovanie, hluk, teplo).
• Pochopte, prečoTrapézová skrutkaprofil vyvažuje nosnosť, spracovateľnosť a stabilitu.
• Zvoľte olovo, priemer a koncovú oporu na ovládanie rýchlosti, tuhosti a šľahania.
• Vyberte si dizajn a materiál matice, aby ste zvládli trenie, znečistenie a limity údržby.
• Overte pomocou krátkeho kontrolného zoznamu, aby sa výrobné diely zhodovali s prototypmi.

Body bolesti, ktoré sa stále objavujú

Kupujúci len zriedka začínajú slovami „Potrebujem aTrapézová skrutka.“ Začínajú bolesťou hlavy: zdvíhací stĺpik sa cez noc skĺzne o niekoľko milimetrov dole, lineárny klzák nemôže zopakovať polohu alebo sa matica zahreje a začne škrípať. Tu sú najčastejšie problémy – a na čo zvyčajne poukazujú.

• Cúvacia jazda alebo posun nákladu:Zastavíte motor, ale náklad sa plazí. To sa môže stať, keď je olovo príliš agresívne, trenie je príliš nízke alebo systém má vibrácie/náraz. Mnoho lichobežníkových systémov dokáže odolať spätnej jazde, ale nie je to automatické – na geometrii záleží.
• Vôľa, ktorá ničí polohu:Obrátite smer a chvíľu sa nič nepohne. Táto „mŕtva kapela“ môže byť rozdiel medzi hladkou automatizáciou a produktom, ktorý pôsobí lacno.
• Viazanie a nerovnomerný pohyb:Skrutka je z ruky hladká, ale pri montáži sa viaže. Vychýlenie, nedostatočná podpora konca, alebo materiál orechov, ktorý netoleruje zaťaženie hrán, je často skutočným vinníkom.
• Rýchle opotrebovanie a čierny prach:Chod nasucho s nesprávnym párom materiálov sa môže rýchlo opotrebovať, najmä pri znečistení. Niekedy lubrikácia existuje – ale je to nesprávny typ, nanáša sa nekonzistentne alebo sa vymýva.
• Hluk a teplo pri rýchlosti:Vyššie otáčky zvyšujú zahrievanie trením a môžu viesť k vibráciám alebo šľahaniu. Vodiaca skrutka, ktorá pracuje pri 100 otáčkach za minútu, môže zlyhať pri 1 000 otáčkach za minútu bez prepracovania.

Čo je vlastne trapézová skrutka

A Trapézová skrutkaje výkonová skrutka s profilom závitu lichobežníkového tvaru určená na premenu rotačného pohybu na lineárny pohyb. V porovnaní s guľôčkovými skrutkami zvyčajne vymieňa efektivitu za jednoduchosť, robustnosť a ľahšie držanie nákladu. Tento obchod môže byť presne to, čo chcete v zdvíhacích, upínacích, nastavovacích alebo pohybových systémoch, kde záleží viac ako na ultranízkom trení „zostane tam, kde ho umiestnite“.

To, čo ho robí praktickým v priemyselnom prostredí, nie je len tvar vlákna – je to ekosystém: zodpovedajúce matice (bronz, oceľ, polyméry), riešenia proti spätnému chodu, samomazné konštrukcie a flexibilné výrobné metódy. Správne, aTrapézová skrutkamontáž môže byť nákladovo efektívna, udržiavateľná a prekvapivo presná pre mnohé aplikácie.

Základy výberu, ktoré zabránia ľútosti

Ak si pamätáte iba jednu vec: nevyberajte aTrapézová skrutkasamotným priemerom. Vyberte ho ako systém: stúpanie (alebo stúpanie), dĺžka, dizajn matice, párovanie materiálu, plán mazania a podpora konca.

• Vedenie (cesta na otáčku):Väčšie olovo sa pohybuje rýchlejšie, ale je pravdepodobnejšie, že sa spätne poháňa a generuje viac tepla pri vysokom zaťažení. Menšie vedenie zlepšuje ovládateľnosť a držanie záťaže, ale znižuje rýchlosť.
• Priemer a pevnosť jadra:Väčší priemer zlepšuje odolnosť proti vybočeniu a tuhosť, čo je dôležité pri dlhých rozpätiach a veľkých zaťaženiach.
• Nepodporovaná dĺžka a riziko bičovania:Dlhé skrutky pri vysokých otáčkach môžu šľahať. Ak potrebujete rýchlosť na dlhej dĺžke, možno budete potrebovať medziľahlá podpora, iné usporiadanie koncových ložísk alebo iné riešenie pohybu.
• Pracovný cyklus:Prerušované nastavenie (niekoľko sekúnd tu a tam) je veľmi odlišné od nepretržitého pohybu. Nepretržitá prevádzka si vyžaduje lepšie riadenie tepla a stratégiu opotrebovania.
• Prostredie:Prach, chladivo, čistiace prostriedky a vonkajšia korózia posúvajú najlepšiu voľbu smerom k utesnenej ochrane, nerezové materiály alebo polymérové matice.

Matica rýchleho výberu

Použite túto tabuľku ako východiskový bod pre výber aTrapézová skrutkakonfigurácia. Nie je to náhrada za inžinierske výpočty, ale udrží vás mimo najbežnejších pascí.

Typy orechov a materiály, na ktorých skutočne záleží

Skrutka priťahuje pozornosť, ale matica často rozhoduje o životnosti a pocite. Pre aTrapézová skrutkamontáž, výber matice ovplyvňuje: trenie, hluk, vôľa, tolerancia kontaminácie a zhovievavosť systému k nesprávnemu nastaveniu.

• Bronzové orechy:Klasická voľba pre nosnosť a predvídateľné opotrebovanie. Skvelé, keď môžete mazať a udržiavať nečistoty pod kontrolou.
• Oceľové matice:Pevný, ale môže byť menej zhovievavý a môže vyžadovať starostlivé namazanie a spárovanie povrchu, aby sa zabránilo zadretiu.
• Technické plasty (nylon, POM, PEEK, kompozity):Často tichšie a môže bežať s minimálnym mazaním. Správny polymér zvládne náročné prostredie; nesprávny polymér sa môže pri zaťažení plaziť alebo teplom zmäknúť.

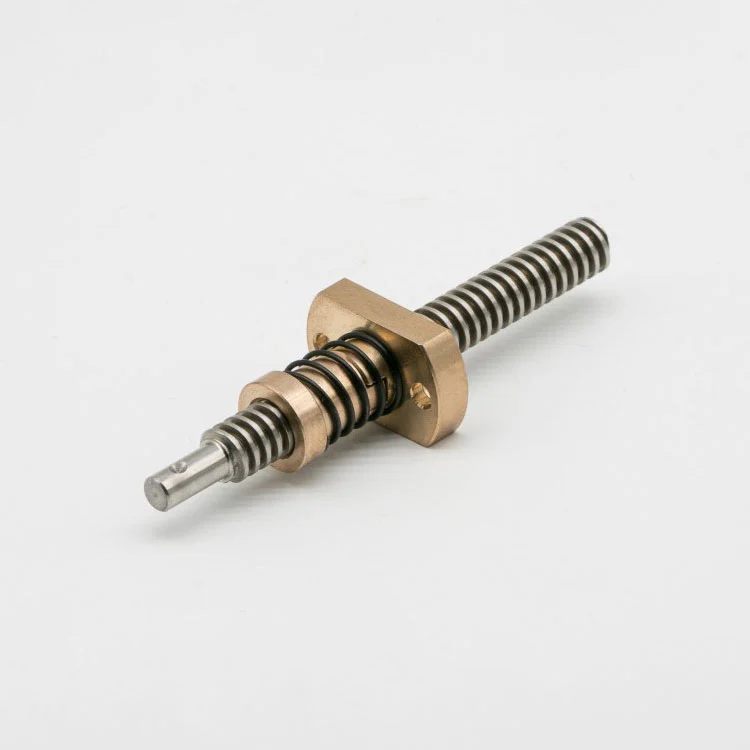

• Matice proti spätnému chodu:Navrhnuté na zníženie vôle a zlepšenie zmeny smeru. Ideálne, keď na kvalite polohovania záleží viac ako na ultranízkom krútiacom momente.

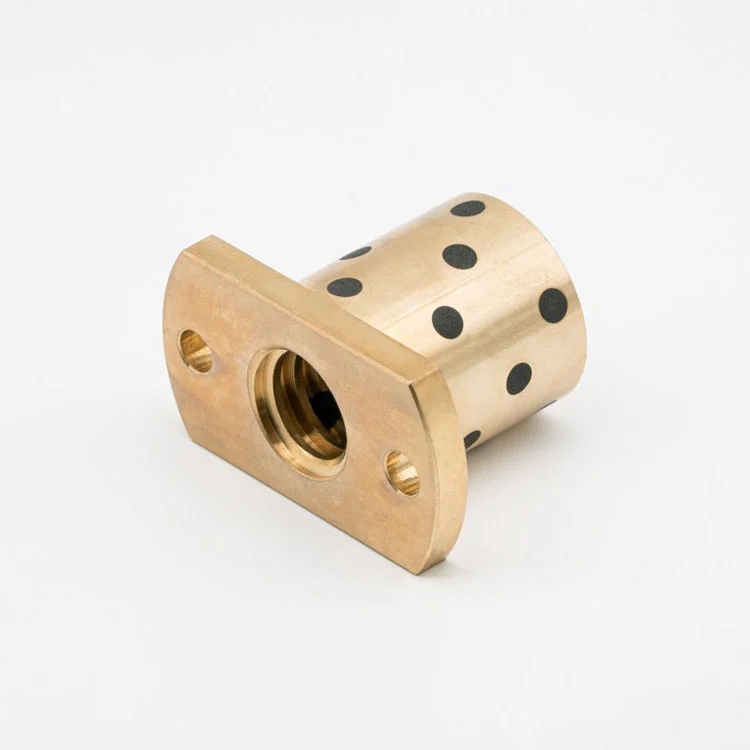

• Bezolejové / samomazné matice:Užitočné, keď je mazanie nepraktické, nežiaduce alebo sa ľahko zmýva.

Kontrolný zoznam integrácie: podpery, zarovnanie, mazanie

Dokonca aj najlepšíTrapézová skrutkasklame, ak je okolitý dizajn nedbalý. Tieto integračné body sú miestom mnohých projektov ticho zlyhať počas škálovania z prototypu na výrobu.

• Stratégia ukončenia podpory:Definujte, ktorý koniec je pevný a ktorý plávajúci. Výber ložísk ovplyvňuje axiálnu vôľu, tuhosť a hluk.
• Zarovnanie a montáž:Nesprávne nastavenie dramaticky zvyšuje trenie a opotrebovanie. Používajte správne kryty, obrábacie referencie, a zabráňte tomu, aby ste počas montáže tlačili maticu na miesto.
• Plán mazania:Rozhodnite sa včas: mazivo, olej, suchý polymér alebo uzavretý prístup. Zvyčajne sa stáva „mazanie pridáme neskôr“. "Nenavrhli sme priestor na mazanie."
• Ochrana pred kontamináciou:Vlnovce, kryty, stierače a umiestnenie mimo triesok a prachu môžu znásobiť životnosť.
• Tepelné správanie:Vyššie pracovné cykly vytvárajú teplo. Teplo mení vôle, zvyšuje opotrebovanie a môže zmäkčiť niektoré polyméry.
• Overenie pri jazde dozadu:Ak je požiadavka „musí vydržať, keď je napájanie vypnuté“, overte to skutočným zaťažením a skutočnými vibráciami.

Otázky týkajúce sa kvality, ktoré by ste si mali položiť pred nákupom

Ak získavate zdroj aTrapézová skrutka, najmúdrejším krokom je klásť otázky, ktoré odhaľujú riadenie procesu. Cena je ľahko porovnateľná; konzistencia nie je. Tieto otázky vás chránia pred nepríjemnými prekvapeniami.

• Aké tolerancie môžete dodržať pre presnosť, priamosť a tvar závitu?Požiadajte o štandardné a voliteľné stupne dodávateľa.
• Valcované alebo brúsené?A aký je spôsob kontroly pre každú šaržu?
• Aké páry materiálov mi odporúčate pre moje zaťaženie, rýchlosť a prostredie?Dobrý dodávateľ sa spýta na pracovný cyklus a kontamináciu.
• Ako ovládate spätný chod?Štandardná vôľa, voliteľné uloženie alebo vyhotovenie proti vôli.
• Aké povrchové úpravy sú k dispozícii?Najmä ak je problémom korózia alebo opotrebovanie.
• Môžete dodať zostavy skrutky a matice zladené ako pár?Párovanie znižuje variabilitu a šetrí čas ladenia.
• Čo odo mňa potrebujete, aby som správne citoval?Požiadavky na výkresy, zdvih, zaťaženie, rýchlosť, montáž a „držiacu polohu“.

Kde môže Suzhou Maitu Screw Rod Manufacturing Co., Ltd. pomôcť

Ak hľadáte dodávateľa, ktorý môže podporovať štandardné aj prispôsobené konfigurácie,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.zameriava sa na riešenia lichobežníkových vodiacich skrutiek pre prípady použitia lineárneho pohybu a automatizácie – vrátane možností, ako sú štýly s viacerými štartmi, spárovaná skrutka a matica zásobovanie a viaceré cesty materiálu orechov (napríklad voľby založené na polyméroch a prístupy proti spätnému chodu).

V praxi to znamená, že môžete pristupovať k získavaniu čistejším spôsobom: namiesto vyberania skrutky z katalógu a dúfania, že sa matica bude správať, môžete špecifikovať výkonnostné ciele a získajte odporúčané párovanie. Je to užitočné najmä vtedy, keď medzi vaše obmedzenia patrí „žiadne mazanie“, „znížená vôľa“, „špeciálny bronz“ alebo „technické plasty“ alebo keď váš projekt vyžaduje opakované prispôsobenie naprieč variantmi.
