Lichobežníková olovená skrutka z uhlíkovej ocele

Spoločnosť Suzhou Maitu sa už viac ako 12 rokov špecializuje na výrobu, predaj a služby v oblasti kvalitných trapézových olovených skrutiek z uhlíkovej ocele. Lichobežníková vodiaca skrutka je základný mechanický komponent premieňajúci rotačný pohyb na presný lineárny pohyb. Naše 30° lichobežníkové vodiace skrutky sú navrhnuté tak, aby zodpovedali konštrukčným požiadavkám zákazníkov a ponúkajú vynikajúcu rovnováhu medzi kapacitou, spoľahlivosťou a cenovou efektívnosťou pre komplexné priemyselné aplikácie.

Odoslať dopyt

Popis produktu

Charakteristickým znakom tejto lichobežníkovej olovenej skrutky z uhlíkovej ocele z ČínySuzhou Maituje jeho 30-stupňový uhol závitu. Lichobežníková skrutka, na rozdiel od ostrejších V-závitov používaných na upevnenie, má 30° uhol závitu (bokový uhol) a pätu a hrebeň, ktoré sú rovnobežné s osou skrutky. Táto špecifická geometria, štandardizovaná v mnohých medzinárodných systémoch, ako je ISO metrická trapézová skrutka, je navrhnutá špeciálne na prenos sily a nosné účely. Názov "lichobežníkový" je odvodený od lichobežníkového tvaru profilu závitu pri pohľade v priereze.

Výhody produktu

Vynikajúci pomer ceny a výkonu

Vyrobený z vysokokvalitnej uhlíkovej ocele (C45, S45C, 1045), produkt poskytuje vynikajúcu nosnosť a výkon pri prenose sily, pričom si zachováva konkurencieschopnejšiu cenu v porovnaní s alternatívami z nehrdzavejúcej ocele – dokonale vyhovuje požiadavkám kupujúcich na vysoký výkon a kontrolu nákladov.

Optimalizovaná geometria závitu 30°

Prijíma metrický štandard ISO 30° vrátane uhla boku, s koreňom závitu a vrcholom rovnobežným s osou skrutky; tento lichobežníkový dizajn znižuje koncentráciu napätia, zvyšuje odolnosť proti opotrebeniu a zaisťuje stabilný prenos sily pri vysokom zaťažení, lepšie ako ostré závity do V na upevnenie.

Flexibilné prispôsobenie materiálu

Okrem štandardnej uhlíkovej ocele C45 (S45C/1045) podporujeme prispôsobené triedy uhlíkovej ocele (s nižším alebo vyšším obsahom uhlíka) podľa špecifického zaťaženia zákazníkov, požiadaviek na tvrdosť a obrobiteľnosť, čím sa maximalizuje prispôsobivosť produktu.

Spoľahlivá samouzamykacia bezpečnosť

Zachováva vlastnú samosvornú schopnosť lichobežníkových skrutiek, zaisťuje nevratnosť – sila aplikovaná na maticu nespôsobí spätnú rotáciu, poskytuje kritickú bezpečnosť pre vertikálne zdviháky, zdviháky a presné polohovacie systémy s uhlom nábehu prísne kontrolovaným pod 5° pre optimálnu účinnosť samosvornosti.

Vynikajúca opracovateľnosť a kompatibilita

Materiál z uhlíkovej ocele sa vyznačuje vynikajúcou obrobiteľnosťou, čo umožňuje presné valcovanie závitov, opracovanie koncov (zrážanie hrán, vŕtanie, drážka pre pero) a bezproblémové zladenie s mosadznými, bronzovými alebo umelými polymérovými maticami, čím sa znižuje náročnosť montáže a zlepšuje sa stabilita systému.

Škálovateľný rozsah špecifikácií

Pokrýva širokú škálu štandardných a špecifických výrobných parametrov (hlavný priemer 8mm-80mm, vývod 1,5mm-12mm), s dostupnými ľavo/pravými konfiguráciami, ktoré priamo zodpovedajú potrebám rôznych priemyselných zariadení.

Štandardné výrobné parametre

Rozsah štandardných veľkostí

						Hlavný priemer (mm)
						Vývod (mm)
						Rozstup (mm)
						Štart
						Ľavá pravá/ľavá strana

							8

							1.5

							1.5

							1

						K dispozícii

							10

							2

							2

							1

						K dispozícii

							12

							2

							2

							1

						K dispozícii

							12

							3

							3

							1

						K dispozícii

							14

							3

							3

							1

						K dispozícii

							16

							3

							3

							1

						K dispozícii

							16

							4

							4

							1

						K dispozícii

							18

							4

							4

							1

						K dispozícii

							18

							5

							5

							1

						K dispozícii

							20

							4

							4

							1

						K dispozícii

							22

							4

							4

							1

						K dispozícii

							22

							5

							5

							1

						K dispozícii

							24

							5

							5

							1

						K dispozícii

							25

							5

							5

							1

						K dispozícii

							28

							5

							5

							1

						K dispozícii

							30

							5

							5

							1

						K dispozícii

							30

							6

							6

							1

						K dispozícii

							32

							6

							6

							1

						K dispozícii

							36

							6

							6

							1

						K dispozícii

							40

							6

							6

							1

						K dispozícii

							40

							7

							7

							1

						K dispozícii

							50

							8

							8

							1

						K dispozícii

Špecifické výrobné parametre

Vlastné a viacštartové konfigurácie

						Hlavný priemer (mm)
						Vývod (mm)
						Rozstup (mm)
						Štart
						Ľavá pravá/ľavá strana

							8

							2

							2

							1

							8

							4

							2

							2

							8

							8

							2

							4

							8

							12

							2

							6

							10

							3

							3

							1

						K dispozícii

							10

							4

							2

							2

							10

							6

							3

							2

							12

							4

							2

							2

							12

							6

							3

							2

							12

							12

							3

							4

							14

							2

							2

							1

							14

							4

							4

							1

							14

							6

							3

							2

						K dispozícii

							16

							5

							5

							1

							16

							6

							3

							2

							16

							8

							4

							2

						K dispozícii

							16

							10

							5

							2

							16

							16

							4

							4

							20

							5

							5

							1

							20

							8

							4

							2

							20

							10

							5

							2

							20

							20

							5

							4

							22

							10

							5

							2

							24

							10

							5

							2

							25

							6

							1

							1

							25

							10

							5

							2

							25

							20

							5

							4

							28

							10

							5

							2

							30

							10

							5

							2

							30

							12

							6

							2

							32

							10

							5

							2

							32

							12

							6

							2

							38

							8

							8

							1

							40

							10

							5

							2

							40

							10

							10

							1

							48

							8

							8

							1

							50

							10

							10

							1

							60

							9

							9

							1

							60

							12

							12

							1

							70

							12

							12

							1

							80

							12

							12

							1

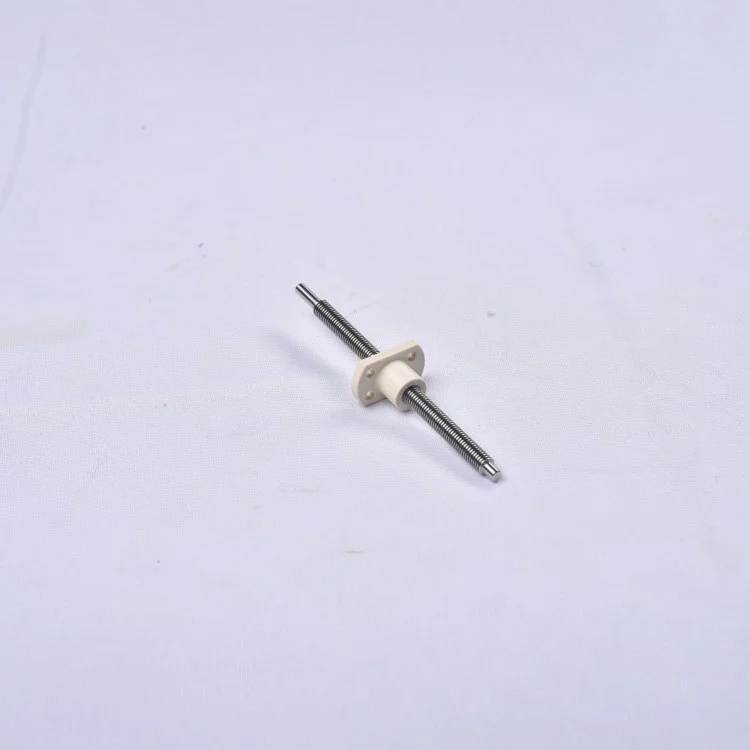

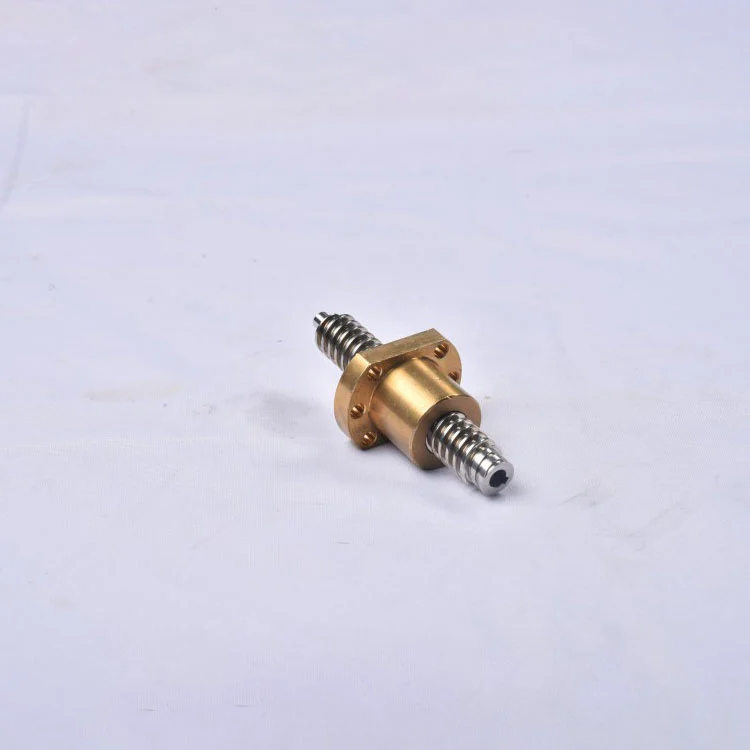

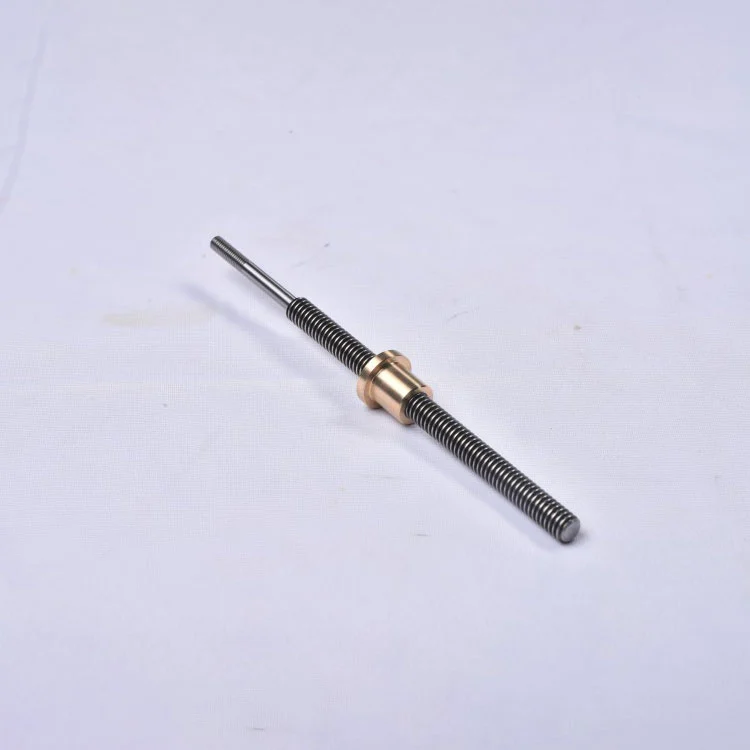

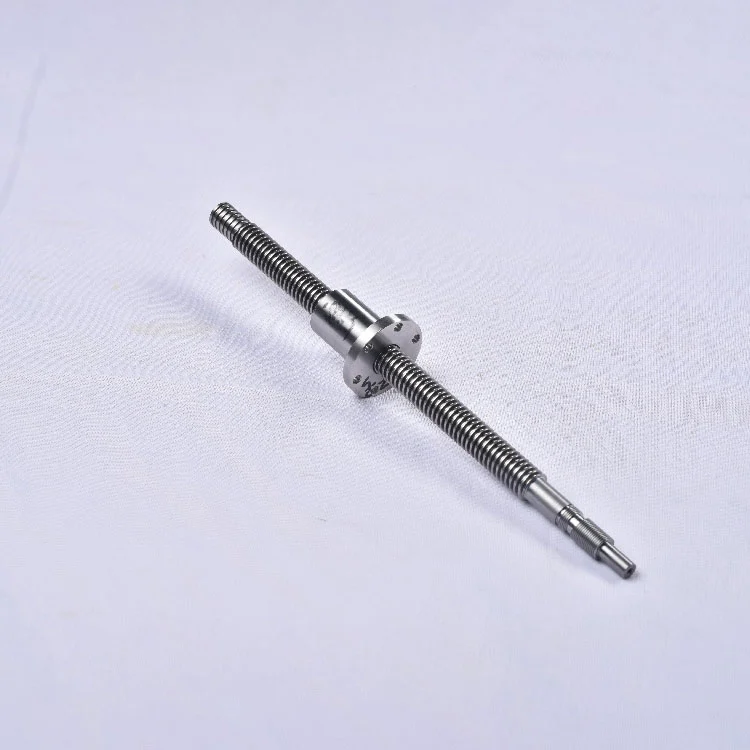

Galéria produktov

Profil vlákna a podrobnosti

Carbon Steel Trapezoidal Lead Screw thread profile

Štruktúra a povrchová úprava produktu

Carbon Steel Trapezoidal Lead Screw structure

Vlastnosti produktu

Samouzamykacia schopnosť

Významnou vlastnosťou trapézovej skrutky je jej schopnosť samosvornosti. To znamená, že keď sila pôsobiaca na maticu nespôsobí otáčanie skrutky dozadu. Táto nevratnosť je kritickým bezpečnostným prvkom v aplikáciách, ako sú vertikálne zdviháky, zdviháky a polohovacie systémy. Účinnosť samosvornosti však klesá so zväčšujúcim sa uhlom predstihu, takže zvyčajne by uhol nemal byť menší ako 5 stupňov a my vám poskytneme výpočet na vyhodnotenie a výber.

Materiály produktu

Druhy uhlíkovej ocele a možnosti matíc

Trapézová olovená skrutka z uhlíkovej ocele môže byť vyrobená pre rôzne materiály. Naša výroba z uhlíkovej ocele je zvyčajne pre C45, čo by sa mohlo rovnať 1045 alebo S45C. O inej uhlíkovej oceli s nižším alebo vyšším podielom uhlíka však možno diskutovať podľa vašich požiadaviek. Pre lepší výkon a dlhú životnosť je trapézová matica často vyrobená z mäkšieho materiálu odolného voči opotrebovaniu, ako je mosadz, bronz alebo umelý polymér. Podporujeme prispôsobené koncové pochody a výrobu tvaru matice ako výkresy zákazníkov.

Prečo si vybrať Maitu

12+ rokov špecializácie na skrutky z uhlíkovej ocele

Zamerali sme sa na výskum a vývoj a výrobu trapézových vodiacich skrutiek z uhlíkovej ocele už viac ako 12 rokov, pričom sme zvládli základnú technológiu tvarovania závitov z uhlíkovej ocele, tepelného spracovania materiálu a precíznej kontroly – s bohatými skúsenosťami s prispôsobovaním tried uhlíkovej ocele (C45, S45C, 1045) s rôznymi priemyselnými scenármi.

Pokročilá kapacita spracovania uhlíkovej ocele

Vybavené 10 profesionálnymi výrobnými linkami vrátane pokročilých strojov na valcovanie závitov, vysoko presných CNC sústruhov a zariadení na tepelné spracovanie špecifické pre uhlíkovú oceľ, ktoré zaisťujú presnosť závitu, rozmerovú presnosť a mechanické vlastnosti produktu; špecializované testovacie zariadenie (závitomer, tvrdomer) zabezpečuje, že každý výrobok spĺňa normy ISO 9001.

Prísna kontrola kvality a sledovateľnosť

Zavedený 3-stupňový systém kontroly kvality (surovina, polotovar, hotový výrobok) so 6-členným profesionálnym QC tímom; všetky suroviny z uhlíkovej ocele sú kontrolované a certifikované a náš vlastný vyvinutý ERP systém zabezpečuje vysledovateľnosť výroby a kvality v plnom rozsahu a zabezpečuje konzistentnosť produktov.

Jednorazové prispôsobenie a technická podpora

Našich 10 senior inžinierov poskytuje profesionálne služby prispôsobenia (trieda materiálu, parametre závitov, koncové obrábanie) a predpredajnú technickú konzultáciu (samouzamykací výpočet, poradenstvo pri výbere materiálu), pričom riešia problémové body aplikácií zákazníkov; ponúkame tiež bezplatnú výrobu vzoriek na testovacie overenie.

Stabilná dodávka a globálny servis

S dvoma továrňami (Suzhou, Dongguan) dosahujeme vnútropodnikovú výrobu na jednom mieste od obstarávania surovín až po dodávku hotových výrobkov, čím sa vyhýbame rizikám kvality vyplývajúcim z externej spolupráce; obslúžili sme viac ako 5 000 domácich a zahraničných zákazníkov, dokončili sme viac ako 80 000 kusov zahraničných objednávok za 3 roky, čím sme zabezpečili včasné dodanie pre hromadné aj malosériové objednávky.

Osvedčená povesť priemyslu

Naše lichobežníkové vodiace skrutky sú široko uznávané v priemysle lineárnych pohybov, zdvíhaní a automatických strojov so zameraním na detaily a zákaznícke výkresy, čím si získavajú neustálu chválu od globálnych kupujúcich.

často kladené otázky

1. Môžu byť vaše trapézové vodiace skrutky z uhlíkovej ocele použité vo vonkajšom alebo vlhkom prostredí?

áno. Môžeme poskytnúť cielené povrchové úpravy (zinkovanie, čierna oxidácia, nitridácia) pre skrutky z uhlíkovej ocele na zvýšenie odolnosti proti korózii, vďaka čomu sú vhodné pre vonkajšie alebo vlhké dielne; odporučíme vám cenovo najefektívnejšiu povrchovú úpravu na základe vašich špecifických podmienok prostredia a poskytneme správy o testoch odolnosti proti korózii.

2. Aký je rozdiel medzi uhlíkovou oceľou C45, S45C a 1045 pre trapézové vodiace skrutky a ako si vybrať?

C45, S45C a 1045 sú ekvivalentné triedy uhlíkovej ocele (stredne uhlíková oceľ) s podobnými mechanickými vlastnosťami – vysokou pevnosťou a dobrou opracovateľnosťou. S45C je japonský štandard, 1045 je americký štandard a C45 je európsky štandard; môžeme poskytnúť ktorúkoľvek z týchto tried podľa vašich regionálnych noriem alebo požiadaviek na vybavenie a ponúknuť certifikáciu materiálu pre každú z nich.

3. Podporujete neštandardné prispôsobenie?

áno. Plne podporujeme neštandardné prispôsobenie, vrátane neštandardného hlavného priemeru (nad 80 mm), stúpania, stúpania, počiatočného čísla a koncového obrábania; stačí poskytnúť podrobné výkresy alebo požiadavky, náš inžiniersky tím navrhne vhodnú schému, vyrobí vzorky na overenie testu a po potvrdení vykoná hromadnú výrobu.

4. Aká je životnosť vašich produktov za bežných pracovných podmienok?

Za štandardných pracovných podmienok (normálne mazanie, okolitá teplota 0-40℃, menovité zaťaženie) môže životnosť skrutiek z uhlíkovej ocele C45/S45C/1045 (s vhodnou povrchovou úpravou) dosiahnuť 4-6 rokov; konkrétna životnosť závisí od scenára aplikácie a údržby a poskytujeme 12-mesačnú záruku kvality.
