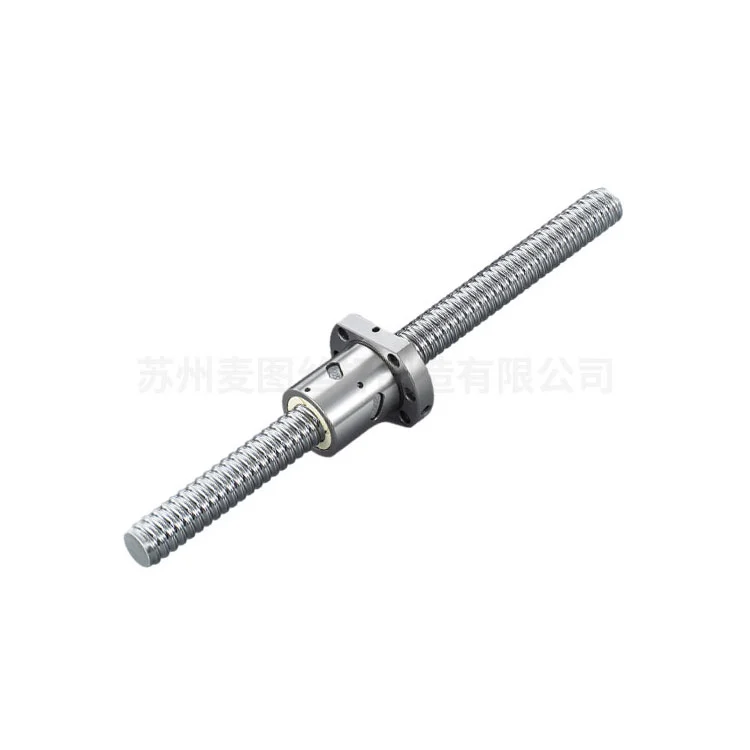

Guľôčková skrutka s dvojitou maticou
Guľôčková skrutka s dvojitou maticou od spoločnosti Maitu stojí ako vysoko presný mechanický komponent, odborne vytvorený na prevod rotačného pohybu na lineárny pohyb s vynikajúcou účinnosťou a presnou presnosťou. Máme vyspelý výrobný systém a dodávateľský reťazec výroby guľôčkových skrutiek, čo nám umožňuje rýchlo poskytovať výrobné a dodávateľské riešenia atď.
Kvalitné guľôčkové skrutky Maitu s dvojitou maticou, zakorenené v základných konštrukčných koncepciách, sa spoliehajú na mechanizmus valivého kontaktu – recirkulačné guľôčkové ložiská znižujú trenie medzi hriadeľom skrutky a maticou na minimum. Tento inovatívny dizajn výrazne prekonáva lichobežníkové vodiace skrutky a môže sa pochváliť mechanickou účinnosťou 90 % alebo vyššou. Ako taký sa stal nenahraditeľnou voľbou pre aplikácie, kde sa nedá vyjednávať o presnosti, spoľahlivosti a úspore energie.
Technické výhody
1.Závity na skrutke sú vytvorené precíznou technikou valcovania za studena. Tento proces zvyšuje tvrdosť povrchu a zaisťuje konzistentnú štruktúru zŕn, a to všetko pri zachovaní zvládnuteľných nákladov pre stredné až veľké objemy výroby.
2. Matica má priestorovo úsporný dizajn integrovaný s guľôčkovými spätnými kanálmi a deflektormi. Toto nastavenie zaručuje bezproblémovú recirkuláciu lopty, aj keď je vystavená kolísaniu zaťaženia a prevádzkových rýchlostí.
3. Voliteľné riešenia predpätia – ako sú konfigurácie s dvojitou maticou alebo ofsetové vedenia – účinne eliminujú axiálnu vôľu a poskytujú výnimočnú opakovateľnosť polohy pre náročné úlohy.
4. Vyrobené v prísnom súlade s normami ISO 3408 a JIS B1192, čo zaisťuje konzistentnú rozmerovú presnosť a spoľahlivý výkon vo všetkých jednotkách.
Kľúčové výkonnostné výhody
Proces valcovania za studena dodáva povrchu skrutky zvyškové napätie v tlaku, čo vedie k pozoruhodným zlepšeniam v troch kritických oblastiach:
1. Predĺžená únavová životnosť: Vylepšená odolnosť v podmienkach dynamického zaťaženia s menovitou životnosťou vypočítanou v súlade s priemyselným štandardným vzorcom životnosti L10.
2. Vynikajúca tuhosť: Optimalizované charakteristiky tuhosti robia túto guľôčkovú skrutku ideálnou pre aplikácie vyžadujúce rýchlu odozvu a minimálnu štrukturálnu deformáciu.
3. Hladká a tichá prevádzka: Prvotriedna povrchová úprava (s hodnotami Ra typicky ≤ 0,4 μm) minimalizuje vibrácie a znižuje prevádzkový hluk, čím zvyšuje celkový výkon systému.
Materiálové špecifikácie
| Skrutkový hriadeľ: | Chrómová oceľ s vysokým obsahom uhlíka (SCM435/SNCM220) priebežne kalená na HRC 58-62. |
| Puzdro matice: | Legovaná oceľ s čiernym oxidom alebo zinkovo-niklovým povlakom pre odolnosť proti korózii. |
| Loptičky: | Chrómová oceľ triedy 100 (GCr15) s voliteľnými keramickými alternatívami pre vysokorýchlostné aplikácie. |
Aplikačné odvetvia
CNC obrábacie stroje a priemyselná robotika
Letecké ovládacie systémy
Lekárske zobrazovacie a automatizované diagnostické zariadenia
Manipulácia s polovodičovými plátkami a litografia
Montážne linky batérií pre elektrické vozidlá
Naša guľôčková skrutka s dvojitou maticou prechádza prísnym testovaním presnosti polohy. A to môže zabezpečiť zhodu s triedami priemyselnej presnosti (C3-C7). Kombináciou hospodárnosti valcovaného závitu s výkonom guľôčkových skrutiek poskytuje tento produkt optimálne riešenie pre automatizačný priemysel, kde sú citlivá presnosť, dlhá životnosť a celkové náklady na vlastníctvo.
Výrobné parametre
| Typ | Presný stupeň | Smer | Štart | kód | Typ matice | Obmedzená dĺžka | ||
| d | Olovo | Korálky Da | Vpravo/vľavo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | ja, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Prečo si vybrať Maitu pre svoje potreby?
Technická dokonalosť a osvedčené výsledky:
S viac ako 12-ročnými špecializovanými výrobnými skúsenosťami (vyplývajúcimi z 20-ročného dedičstva v Šanghaji) Maitu úspešne dodala viac ako 16 000 typov konfigurácií skrutiek. Nepredávame len diely; poskytujeme riešenia riadenia pohybu, ktoré sa opierajú o históriu poskytovania služieb viac ako 5 000 globálnym klientom.
Presnosť s nulovou vôľou vďaka technológii dvojitej matice:
Naše guľôčkové skrutky s dvojitou maticou sú navrhnuté tak, aby eliminovali axiálnu vôľu prostredníctvom voliteľných riešení predpätia. Na rozdiel od štandardných jednoduchých matíc naša konfigurácia s dvojitými maticami poskytuje vynikajúcu opakovateľnosť polohy a zvýšenú tuhosť, čo z nich robí optimálnu nákladovo efektívnu alternatívu drahých zemných skrutiek pre požiadavky na presnosť C5-C7.
Vynikajúca integrita materiálu a povrchová úprava:
Používame vysoko uhlíkovú chrómovú oceľ SCM435/SNCM220, priebežne kalenú na HRC 58-62. V kombinácii s našou precíznou technikou valcovania za studena a povrchovou úpravou Ra ≤ 0,4 μm ponúkajú naše skrutky predĺženú únavovú životnosť L10 a mechanickú účinnosť presahujúcu 90 %, čím výrazne znižujú celkové náklady na vlastníctvo (TCO).
Pokročilá sledovateľnosť prostredníctvom vlastného ERP:
Kvalita je veda, nie náhoda. Maitu využíva vlastný ERP systém na sledovanie každej fázy výroby – od tepelného spracovania surovín až po finálne dynamické testovanie. To zaisťuje, že každá zásielka je v prísnom súlade s normami ISO 3408 a JIS B1192, čo našim klientom poskytuje úplnú transparentnosť a konzistentnú kvalitu.
FAQ
1. Ako Maitu zabezpečuje stupeň presnosti valcovanej guľôčkovej skrutky v porovnaní s brúsenou skrutkou?
Zatiaľ čo zemné skrutky sa tradične používajú na mimoriadne vysokú presnosť, pokročilá technológia valcovania za studena od spoločnosti Maitu v kombinácii s naším systémom predpätia s dvojitou maticou nám umožňuje dosiahnuť presné triedy C5 až C7. To ponúka vysokovýkonné riešenie s výrazne nižšou cenou, ideálne pre automatizáciu a robotiku, kde sú kritickými faktormi presnosť aj rozpočet.
2. Môžete poskytnúť vlastné koncové obrábanie podľa našich špecifických výkresov CAD?
áno. Prevádzkujeme 10 špecializovaných výrobných liniek vybavených vysoko presnými CNC sústruhmi špeciálne pre zákazkové koncové obrábanie. Či už vaša aplikácia vyžaduje špecifické drážky poistných krúžkov, hriadele s perom alebo závitové konce, zabezpečíme, aby bolo obrábanie sústredné s guľôčkovou dráhou, aby sa predišlo vibráciám a predčasnému opotrebovaniu.
3. Aký je typický dodací čas pre hromadné objednávky a prispôsobenia OEM?
Vďaka našej duálnej továrni v Suzhou a Dongguane si udržiavame vysokú výrobnú kapacitu. Pre štandardné špecifikácie disponujeme značnou zásobou valcovaných hriadeľov. V prípade prispôsobení OEM, keď je výkres potvrdený prostredníctvom nášho pracovného toku monitorovaného ERP, poskytujeme zjednodušený plán výroby, aby sme zabezpečili včasné dodanie, a to aj v prípade veľkých objednávok.
4. Ako zaručujete kvalitu a výkon guľôčkových skrutiek pred odoslaním?
Každá dvojmaticová valcovaná guľôčková skrutka Maitu prechádza prísnym kontrolným protokolom. To zahŕňa testovanie tvrdosti povrchu, overovanie rozmerov (v súlade s ISO 3408) a testovanie hladkého chodu.

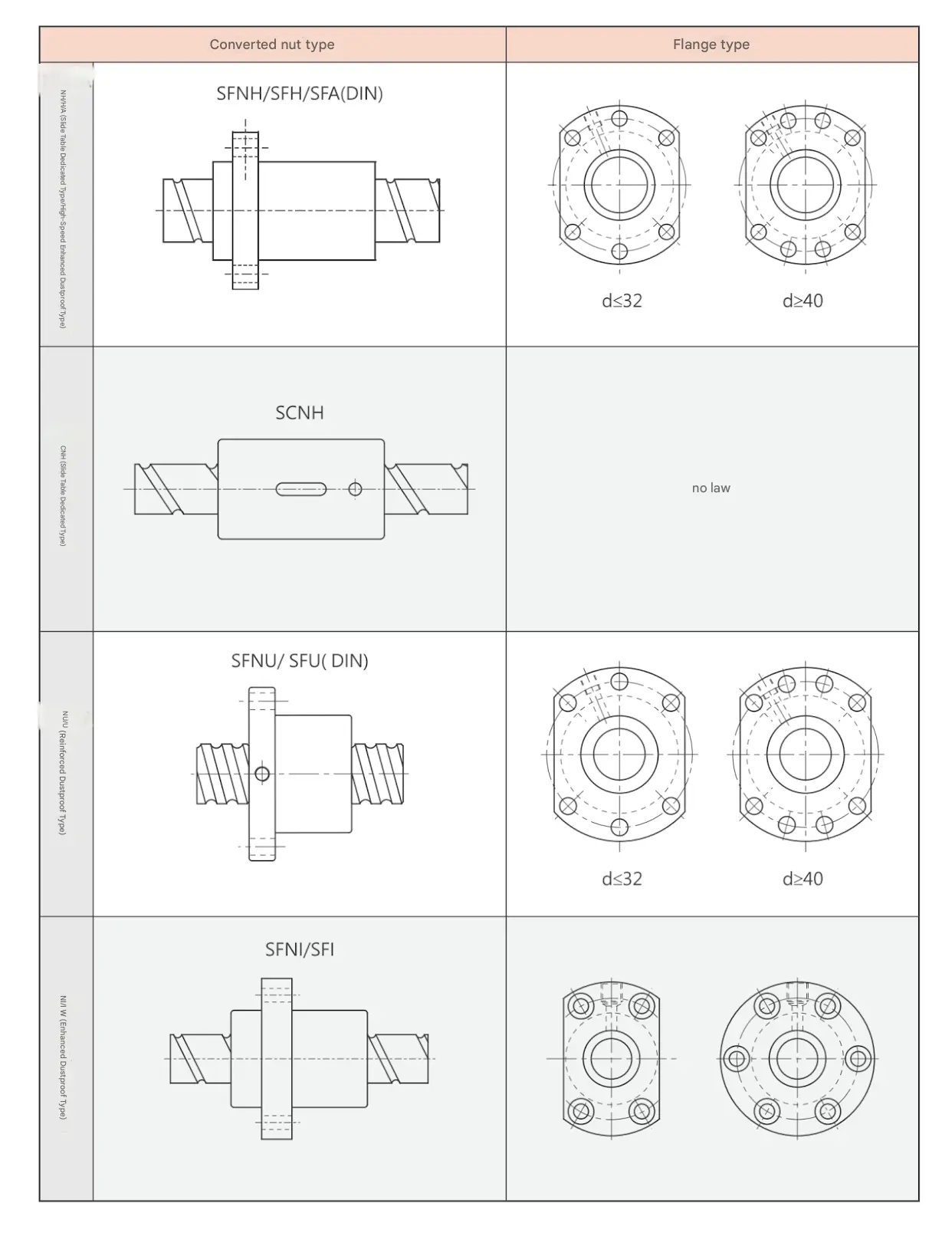

Referenčná matica guľovej skrutky
Pre viac podrobností a ďalšie typy matíc nás prosím kontaktujte.
