Podporná jednotka Pevná a podporovaná strana

Maitu's Support Unit Fixed and Supported Side je precízne skonštruovaná a je primárne dostupná v dvoch odlišných typoch: pevná strana a podporná strana, z ktorých každá je navrhnutá tak, aby plnila špecifické mechanické funkcie v rámci systému. Konfigurácia podporných jednotiek je základným aspektom v akejkoľvek zostave vodiacej skrutky, ktorá je rozhodujúca pre zabezpečenie prevádzkovej stability a dosiahnutie presného lineárneho pohybu.

Odoslať dopyt

Popis produktu

Charakteristickým znakom podpornej jednotky s pevnou a opornou stranou z továrne Maitu je jej schopnosť obmedziť pohyb v axiálnom aj radiálnom smere. Zvyčajne obsahuje zladený pár ložísk s kosouhlým stykom alebo guľkové ložisko s hlbokou drážkou v kombinácii s axiálnym ložiskom, ktoré spolu pevne absorbujú radiálne aj axiálne zaťaženia zo skrutky. Táto konfigurácia je navrhnutá tak, aby poskytovala tuhú axiálnu fixáciu, čo z nej robí nepostrádateľnú súčasť pre aplikácie vyžadujúce vysoko presné polohovanie a prenos významných obojsmerných prítlačných síl.

Naopak, podporná jednotka s pevnou a opornou stranou je charakteristická svojou schopnosťou umožniť axiálne vznášanie a zároveň poskytovať radiálnu podporu. Zvyčajne používa jedno guľôčkové ložisko s hlbokou drážkou alebo radiálne puzdro, ktoré umožňuje, aby sa hriadeľ skrutky voľne rozširoval alebo sťahoval v axiálnom smere v dôsledku tepelných zmien. Táto špecifická konštrukcia je kritická pre kompenzáciu tepelného predĺženia v dlhých skrutkových zostavách, čím sa predchádza nebezpečným vnútorným napätiam, viazaniu a potenciálnemu zlyhaniu systému.

Výber medzi pevnou a podoprenou stranou však nie je len voľbou, ale systematickým rozhodnutím o návrhu. Nesprávna konfigurácia môže viesť k zníženiu presnosti, nadmernému hluku a predčasnému zlyhaniu ložiska. Správne spárovanie a presné zarovnanie týchto jednotiek sú preto pre integritu celého pohybového systému rovnako dôležité ako samotná skrutka.

Máme záujem poskytovať integrované riešenia skrutiek a podporných jednotiek. Naša podporná jednotka s pevnou a podoprenou stranou je navrhnutá tak, aby zodpovedala špecifikáciám našich trapézových a ACME skrutiek.

Výrobné parametre

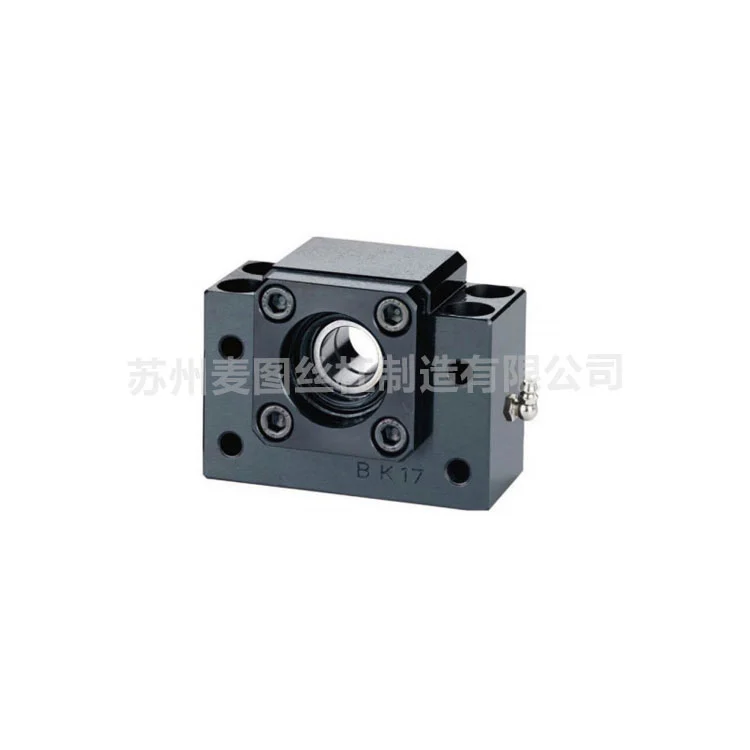

Podporná jednotka série MBK s pevnou stranou

Model	Priemer	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
30 MBK	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Podporná jednotka Strana podpory radu MBF

Model	Priemer	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

Podporná jednotka série MFK s pevnou stranou

Model	Priemer	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

Podporná jednotka Strana podpory radu MEF

Model	Priemer	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Prečo si vybrať produkty Maitu?

Systematická integrita pohybu

Nepredávame len diely; poskytujeme integrované riešenia pohybu. Naše pevné a podporované jednotky sú navrhnuté tak, aby dokonale zodpovedali našim špecifikáciám trapézových skrutiek a skrutiek ACME, čím sa eliminujú chyby zosúladenia a zaisťuje sa štrukturálna integrita celého vášho prevodového systému.

Pokročilý dizajn tepelnej kompenzácie

Naše jednotky "Supported Side" sú špeciálne navrhnuté tak, aby umožňovali axiálny plavák. Tým, že sa hriadeľ skrutky voľne rozťahuje alebo zmršťuje pri kolísaní teploty, naša konštrukcia zabraňuje vnútornému namáhaniu a viazaniu, ktoré sú hlavnými príčinami predčasného zlyhania systému pri dlhých skrutkových zostavách.

Obojsmerné nabíjanie s vysokou tuhosťou

Pre presné polohovanie naše jednotky s "pevnou stranou" obsahujú vysokokvalitné ložiská s kosouhlým stykom. Táto konfigurácia poskytuje vynikajúce axiálne a radiálne obmedzenie, absorbuje významné obojsmerné prítlačné sily, aby sa zachovala presná presnosť aj pri vysokom priemyselnom zaťažení.

12+ rokov odborných znalostí vo výrobe

S odkazom pochádzajúcim zo Shanghai Yingqi a desaťročím nezávislej výroby v Suzhou, Maitu prináša hlboké skúsenosti. Naše zariadenie s certifikáciou ISO 9001 používa vlastný systém ERP na monitorovanie každej fázy výroby, čím sa zabezpečuje, že každá podporná jednotka spĺňa prísne priemyselné tolerancie.

Osvedčený výkon a prispôsobenie

S viac ako 80 000 jednotkami dodanými globálnym zákazníkom ponúkame osvedčené výsledky. Či už potrebujete štandardnú uhlíkovú oceľ alebo špecializované materiály, ako je nehrdzavejúca oceľ alebo bronz, náš tím 10 inžinierov dokáže prispôsobiť podpornú jednotku tak, aby vyhovovala vašim špecifickým environmentálnym a mechanickým požiadavkám.

FAQ

Ako správne vybrať podpornú jednotku Fixed a Supported Side?

Štandardné vysoko presné nastavenie vyžaduje jednu pevnú stranu (na axiálne uzamknutie skrutky a zvládnutie tlakového zaťaženia) a jednu podoprenú stranu (na poskytnutie radiálnej podpory a zároveň umožnenie tepelnej rozťažnosti). Náš inžiniersky tím vám môže pomôcť určiť špecifickú konfiguráciu ložiska (napr. uhlový kontakt verzus hlboká drážka) na základe vašich požiadaviek na smer zaťaženia a rýchlosť.

Sú vaše podporné jednotky kompatibilné s trapézovými aj ACME skrutkami?

áno. Špecializujeme sa na integrované riešenia. Naše podporné jednotky sú špeciálne opracované tak, aby zodpovedali rozmerom koncového čapu našich 30° trapézových a 29° ACME skrutiek. To zaisťuje bezproblémové prispôsobenie, znižuje vibrácie a hluk počas vysokorýchlostnej prevádzky.

Aké opatrenia podniká Maitu na zabezpečenie dlhej životnosti ložísk v týchto jednotkách?

Používame prísne postupy kontroly kvality, vrátane presného brúsenia otvoru krytu a výberu ložiskovej ocele s vysokým obsahom uhlíka. Naše jednotky sa montujú v kontrolovanom prostredí, aby sa zabránilo kontaminácii a zabezpečilo sa, že mazivo a tesnenia poskytujú bezúdržbový výkon počas predĺžených intervalov.

Môžete poskytnúť podporné jednotky pre prispôsobené priemery hriadeľov a špeciálne materiály?

Absolútne. Aj keď ponúkame širokú škálu štandardných špecifikácií, naša továreň je vybavená CNC sústruhmi a vysoko presnými obrábacími centrami na spracovanie prispôsobených návrhov. Môžeme vyrábať jednotky s použitím rôznych materiálov – vrátane nehrdzavejúcej ocele pre korozívne prostredie – na základe vašich konkrétnych výkresov a technických poznámok.
