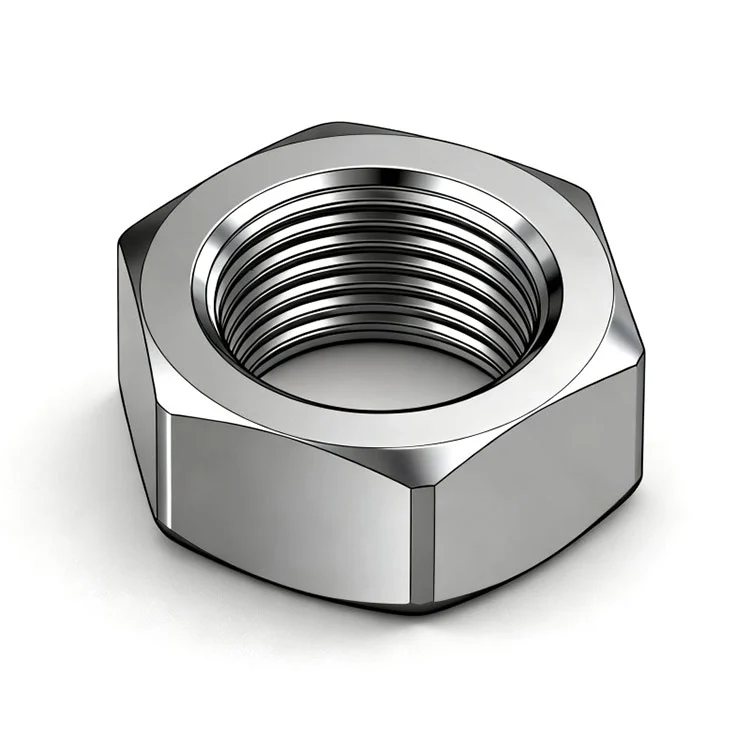

Metrická skrutkovacia matica

Suzhou Maitu prináša 12-ročné skúsenosti vo výrobe kvalitných metrických skrutkových matíc. Ponúkame komplexný rad štandardných metrických skrutkových svorníkov, ktoré sú k dispozícii v rôznych stupňoch pevnosti a s viacerými možnosťami povrchovej úpravy. Stojí za zmienku, že na základe údajov z dlhodobých aplikácií a spätnej väzby od našej rôznorodej zákazníckej základne je štandardný metrický trojuholníkový skrutkový čap často úspešne implementovaný v systémoch na prenos energie.

Odoslať dopyt

Popis produktu

Čínska metrická skrutková matica z továrne Maitu je základným komponentom navrhnutým tak, aby fungoval v presnom spojení so štandardnými metrickými skrutkovými čapmi, čím vytvára spoľahlivé a silné dodávacie a upevňovacie systémy v nespočetných priemyselných aplikáciách. Táto matica, ktorá sa vyznačuje vnútorným 60° trojuholníkovým profilom závitu, ktorý sa dokonale zhoduje s vonkajšími závitmi metrických skrutiek, je navrhnutá tak, aby poskytovala bezpečné upevnenie vďaka úplnému záberu závitu a optimálnemu rozloženiu upínacej sily.

Charakteristickým znakom metrických matice je jej schopnosť uľahčiť bezpečné upevnenie a v mnohých aplikáciách našich klientov. Zatiaľ čo jeho primárnou úlohou je vytvorenie statického spoja odolného voči vibráciám, štandardizovaný metrický profil ISO umožňuje jeho efektívne použitie v mechanizmoch vodiacich skrutiek na polohovanie a prenos sily, kde vysoká účinnosť nie je primárnym pohonom. Táto dvojúčelová funkčnosť z neho robí všestranné a nákladovo efektívne riešenie pre nastavovacie systémy, zdviháky a lisy.

Pri použití pri prenose pohybu, ostré hrebene a korene profilu trojuholníkového závitu robia zostavu citlivejšou na vyššie trenie a zrýchlené opotrebovanie v porovnaní s lichobežníkovými závitmi. Výber materiálu matíc a aplikácia povrchových úprav sa teda stávajú kritickými pre zvýšenie výkonu a životnosti. V prípade matíc z uhlíkovej ocele sa bežne používajú úpravy, ako je zinkovanie pre odolnosť proti korózii alebo niklovanie pre zvýšenú trvanlivosť povrchu a nízky koeficient trenia.

Maitu ponúka komplexný rad metrických matíc, ktoré sú k dispozícii v rôznych stupňoch pevnosti a kombináciách materiálov. Naše matice sú vyrábané podľa presných medzinárodných noriem, zaisťujú dokonalú kompatibilitu so všetkými štandardnými metrickými skrutkami a poskytujú tvrdohlavý, dlhotrvajúci výkon pre vaše požiadavky na statické upevnenie aj dynamický pohyb.

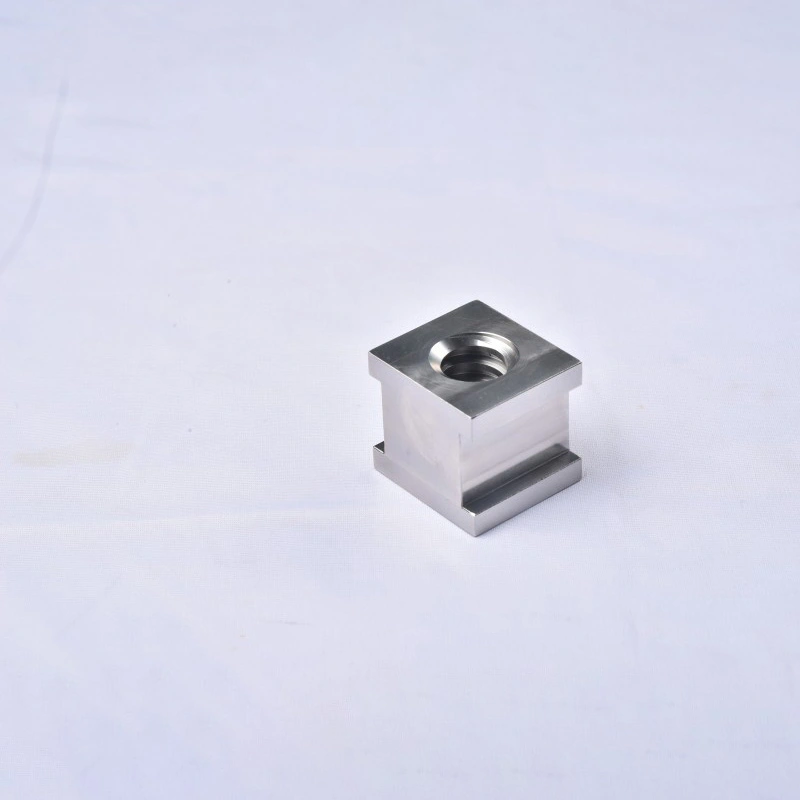

Metric Screw Nut

Výrobné parametre

Základné	Tolerančná trieda	Prídavok, napr	Major Dia, r		Priemer rozstupu, d2 a funkčný priemer			d1	d3
Niť			Major Dia, r		Priemer rozstupu, d2 a funkčný priemer
Označenie			Max.	Min.	Max.	Min.	Tol.
M4 x 0,7	6 g	0.022	3.978	3.838	3.523	3.433	0.09	3.22	3.002
M4 x 0,7	6h	0	4	3.86	3.545	3.455	0.09	3.242	3.024
M4 x 0,7	4 g 6 g	0.022	3.978	3.838	3.523	3.467	0.056	3.22	3.036
M5 x 0,8	6 g	0.024	4.976	4.826	4.456	4.361	0.095	4.11	3.868
M5 x 0,8	6h	0	5	4.85	4.48	4.385	0.095	4.134	3.892
M5 x 0,8	4 g 6 g	0.024	4.976	4.826	4.456	4.396	0.06	4.11	3.903
M6 x 1	6 g	0.026	5.974	5.794	5.324	5.212	0.112	4.891	4.596
M6 x 1	6h	0	6	5.82	5.35	5.238	0.112	4.917	4.622
M6 x 1	4 g 6 g	0.026	5.974	5.794	5.324	5.253	0.071	4.891	4.637
M8 x 1,25	6 g	0.028	7.972	7.76	7.16	7.042	0.118	6.619	6.272
M8 x 1,25	6h	0	8	7.788	7.188	7.07	0.118	6.647	6.3
M8 x 1,25	4 g 6 g	0.028	7.972	7.76	7.16	7.085	0.075	6.619	6.315
M8 x 1	6 g	0.026	7.974	7.794	7.324	7.212	0.112	6.891	6.596
M8 x 1	6h	0	8	7.82	7.35	7.238	0.112	6.917	6.622
M8 x 1	4 g 6 g	0.026	7.974	7.794	7.324	7.253	0.071	6.891	6.637
M10 x 1,5	6 g	0.032	9.968	9.732	8.994	8.862	0.132	8.344	7.938
M10 x 1,5	6h	0	10	9.764	9.026	8.894	0.132	8.376	7.97
M10 x 1,5	4 g 6 g	0.032	9.968	9.732	8.994	8.909	0.085	8.344	7.985
M10 x 1,25	6 g	0.028	9.972	9.76	9.16	9.042	0.118	8.619	8.272
M10 x 1,25	6h	0	10	9.788	9.188	9.07	0.118	8.647	8.3
M10 x 1,25	4 g 6 g	0.028	9.972	9.76	9.16	9.085	0.075	8.619	8.315
M10 x 1	6 g	0.026	9.974	9.794	9.324	9.212	0.112	8.891	8.596
M10 x 1	6h	0	10	9.82	9.35	9.238	0.112	8.917	8.622
M10 x 1	4 g 6 g	0.026	9.974	9.794	9.324	9.253	0.071	8.891	8.637
M10 x 0,75	6 g	0.022	9.978	9.838	9.491	9.391	0.1	9.166	8.929
M10 x 0,75	6h	0	10	9.86	9.513	9.413	0.1	9.188	8.951
M10 x 0,75	4 g 6 g	0.022	9.978	9.838	9.491	9.428	0.063	9.166	8.966
M12 x 1,75	6 g	0.034	11.966	11.701	10.829	10.679	0.15	10.071	9.601
M12 x 1,75	6h	0	12	11.735	10.863	10.713	0.15	10.105	9.635
M12 x 1,75	4 g 6 g	0.034	11.966	11.701	10.829	10.734	0.095	10.071	9.656
M12 x 1,5	6 g	0.032	11.968	11.732	10.994	10.854	0.14	10.344	9.93
M12 x 1,5	6h	0	12	11.764	11.026	10.886	0.14	10.376	9.962
M12 x 1,5	4 g 6 g	0.032	11.968	11.732	10.994	10.904	0.09	10.344	9.98
M12 x 1,25	6 g	0.028	11.972	11.76	11.16	11.028	0.132	10.619	10.258
M12 x 1,25	6h	0	12	11.788	11.188	11.056	0.132	10.647	10.286
M12 x 1,25	4 g 6 g	0.028	11.972	11.76	11.16	11.075	0.085	10.619	10.305
M12 x 1	6 g	0.026	11.974	11.794	11.324	11.206	0.118	10.891	10.59
M12 x 1	6h	0	12	11.82	11.35	11.232	0.118	10.917	10.616
M12 x 1	4 g 6 g	0.026	11.974	11.794	11.324	11.249	0.075	10.891	10.633
M14 x 2	6 g	0.038	13.962	13.682	12.663	12.503	0.16	11.797	11.271
M14 x 2	6h	0	14	13.72	12.701	12.541	0.16	11.835	11.309
M14 x 2	4 g 6 g	0.038	13.962	13.682	12.663	12.563	0.1	11.797	11.331
M14 x 1,5	6 g	0.032	13.968	13.732	12.994	12.854	0.14	12.344	11.93
M14 x 1,5	6h	0	14	13.764	13.026	12.886	0.14	12.376	11.962
M14 x 1,5	4 g 6 g	0.032	13.968	13.732	12.994	12.904	0.09	12.344	11.98
M15 x 1	6 g	0.026	14.974	14.794	14.324	14.206	0.118	13.891	13.59
M15 x 1	6h	0	15	14.82	14.35	14.232	0.118	13.917	13.616
M15 x 1	4 g 6 g	0.026	14.974	14.794	14.324	14.249	0.075	13.891	13.633
M16 x 2	6 g	0.038	15.962	15.682	14.663	14.503	0.16	13.797	13.271
M16 x 2	6h	0	16	15.72	14.701	14.541	0.16	13.835	13.309
M16 x 1,5	4 g 6 g	0.038	15.962	15.682	14.663	14.563	0.1	13.797	13.331
M16 x 1,5	6 g	0.032	15.968	15.732	14.994	14.854	0.14	14.344	13.93
M16 x 1,5	6h	0	16	15.764	15.026	14.886	0.14	14.376	13.962
M17 x 1	4 g 6 g	0.032	15.968	15.732	14.994	14.904	0.09	14.344	13.98
M17 x 1	6 g	0.026	16.974	16.794	16.324	16.206	0.118	15.891	15.59
M17 x 1	6h	0	17	16.82	16.35	16.232	0.118	15.917	15.616
M18 x 1,5	4 g 6 g	0.026	16.974	16.794	16.324	16.249	0.075	15.891	15.633
M18 x 1,5	6 g	0.032	17.968	17.732	16.994	16.854	0.14	16.344	15.93
M18 x 1,5	6h	0	18	17.764	17.026	16.886	0.14	16.376	15.962
M20 x 2,5	4 g 6 g	0.032	17.968	17.732	16.994	16.904	0.09	16.344	15.98
M20 x 2,5	6 g	0.042	19.958	19.623	18.334	18.164	0.17	17.251	16.624
M20 x 2,5	6h	0	20	19.665	18.376	18.206	0.17	17.293	16.666
M20 x 1,5	4 g 6 g	0.042	19.958	19.623	18.334	18.228	0.106	17.251	16.688
M20 x 1,5	6 g	0.032	19.968	19.732	18.994	18.854	0.14	18.344	17.93
M20 x 1,5	6h	0	20	19.764	19.026	18.886	0.14	18.376	17.962
M20 x 1	4 g 6 g	0.032	19.968	19.732	18.994	18.904	0.09	18.344	17.98
M20 x 1	6 g	0.026	19.974	19.794	19.324	19.206	0.118	18.891	18.59
M20 x 1	6h	0	20	19.82	19.35	19.232	0.118	18.917	18.616
M22 x 2,5	4 g 6 g	0.026	19.974	19.794	19.324	19.249	0.075	18.891	18.633
M22 x 2,5	6 g	0.042	21.958	21.623	20.334	20.164	0.17	19.251	18.624
M22 x 1,5	6h	0	22	21.665	20.376	20.206	0.17	19.293	18.666
M22 x 1,5	6 g	0.032	21.968	21.732	20.994	20.854	0.14	20.344	19.93
M22 x 1,5	6h	0	22	21.764	21.026	20.886	0.14	20.376	19.962
M24 x 3	4 g 6 g	0.032	21.968	21.732	20.994	20.904	0.09	20.344	19.98
M24 x 3	6 g	0.048	23.952	23.577	22.003	21.803	0.2	20.704	19.955
M24 x 3	6h	0	24	23.625	22.051	21.851	0.2	20.752	20.003
M24 x 2	4 g 6 g	0.048	23.952	23.577	22.003	21.878	0.125	20.704	20.03
M24 x 2	6 g	0.038	23.962	23.682	22.663	22.493	0.17	21.797	21.261
M24 x 2	6h	0	24	23.72	22.701	22.531	0.17	21.835	21.299
M24 x 2	4 g 6 g	0.038	23.962	23.682	22.663	22.557	0.106	21.797	21.325
M25 x 1,5	6 g	0.032	24.968	24.732	23.994	23.844	0.15	23.344	22.92
M25 x 1,5	6h	0	25	24.764	24.026	23.876	0.15	23.376	22.952
M25 x 1,5	4 g 6 g	0.032	24.968	24.732	23.994	23.899	0.095	23.344	22.975
M27 x 3	6 g	0.048	26.952	26.577	25.003	24.803	0.2	23.704	22.955
M27 x 3	6h	0	27	26.625	25.051	24.851	0.2	23.752	23.003
M27 x 2	6 g	0.038	26.962	26.682	25.663	25.493	0.17	24.797	24.261
M27 x 2	6h	0	27	26.72	25.701	25.531	0.17	24.835	24.299
M27 x 2	4 g 6 g	0.038	26.962	26.682	25.663	25.557	0.106	24.797	24.325
M30 x 3,5	6 g	0.053	29.947	29.522	27.674	27.462	0.212	26.158	25.306
M30 x 3,5	6h	0	30	29.575	27.727	27.515	0.212	26.211	25.359
M30 x 3,5	4 g 6 g	0.053	29.947	29.522	27.674	27.542	0.132	26.158	25.386
M30 x 2	6 g	0.038	29.962	29.682	28.663	28.493	0.17	27.797	27.261
M30 x 2	6h	0	30	29.72	28.701	28.531	0.17	27.835	27.299
M30 x 2	4 g 6 g	0.038	29.962	29.682	28.663	28.557	0.106	27.797	27.325
M30 x 1,5	6 g	0.032	29.968	29.732	28.994	28.844	0.15	28.344	27.92
M30 x 1,5	6h	0	30	29.764	29.026	28.876	0.15	28.376	27.952
M30 x 1,5	4 g 6 g	0.032	29.968	29.732	28.994	28.899	0.095	28.344	27.975
M33 x 2	6 g	0.038	32.962	32.682	31.663	31.493	0.17	30.797	30.261
M33 x 2	6h	0	33	32.72	31.701	31.531	0.17	30.835	30.299
M33 x 2	4 g 6 g	0.038	32.962	32.682	31.663	31.557	0.106	30.797	30.325
M35 x 1,5	6 g	0.032	34.968	34.732	33.994	33.844	0.15	33.344	32.92
M35 x 1,5	6h	0	35	34.764	34.026	33.876	0.15	33.376	32.952
M36 x 4	6 g	0.06	35.94	35.465	33.342	33.118	0.224	31.61	30.654
M36 x 4	6h	0	36	35.525	33.402	33.178	0.224	31.67	30.714
M36 x 4	4 g 6 g	0.06	35.94	35.465	33.342	33.202	0.14	31.61	30.738
M36 x 2	6 g	0.038	35.962	35.682	34.663	34.493	0.17	33.797	33.261
M36 x 2	6h	0	36	35.72	34.701	34.531	0.17	33.835	33.299
M36 x 2	4 g 6 g	0.038	35.962	35.682	34.663	34.557	0.106	33.797	33.325
M39 x 2	6 g	0.038	38.962	38.682	37.663	37.493	0.17	36.797	36.261
M39 x 2	6h	0	39	38.72	37.701	37.531	0.17	36.835	36.299
M39 x 2	4 g 6 g	0.038	38.962	38.682	37.663	37.557	0.106	36.797	36.325
M40 x 1,5	6 g	0.032	39.968	39.732	38.994	38.844	0.15	38.344	37.92
M40 x 1,5	6h	0	40	39.764	39.026	38.876	0.15	38.376	37.952
M40 x 1,5	4 g 6 g	0.032	39.968	39.732	38.994	38.899	0.095	38.344	37.975

Výhody pre vás

S viac ako 12-ročnými profesionálnymi skúsenosťami v oblasti výskumu a vývoja, výroby a servisu skrutiek a matíc sa Maitu venuje poskytovaniu vysoko kvalitných metrických matíc, ktoré spĺňajú medzinárodné normy.

1. Súlad s normou ISO a presná výroba

Skrutkové matice Maitu sa vyrábajú v prísnom súlade s medzinárodnými normami ISO a vyznačujú sa 60° trojuholníkovým profilom závitu, ktorý sa dokonale zhoduje s vonkajšími závitmi štandardných metrických skrutiek. Používame vysoko presné zariadenia na spracovanie (vrátane pokročilých strojov na valcovanie závitov a CNC sústruhov) na prísnu kontrolu tolerancie závitu (pokrývajúcej 4g6g, 6g, 6h a iné triedy tolerancie) a rozmerovej presnosti, ako je uvedené v našich výrobných parametroch. To zaisťuje, že naše matice dosahujú úplné zapojenie závitu a optimálne rozloženie upínacej sily so všetkými štandardnými metrickými skrutkami, čím sa zabráni nesúladu a kupujúcim sa zabezpečí stabilné upevnenie a prenos.

2. Dvojúčelová všestrannosť

Na rozdiel od matíc s jednou funkciou naše matice ponúkajú dvojúčelovú funkčnosť, ktorá spĺňa rôzne potreby obstarávania. V prvom rade tvoria statické spoje odolné voči vibráciám na bezpečné upevnenie v rôznych priemyselných zariadeniach. Navyše ich štandardizovaný metrický profil ISO ich robí vhodnými pre mechanizmy vodiacich skrutiek v scenároch polohovania a prenosu sily (kde vysoká účinnosť nie je primárnou požiadavkou), ako sú nastavovacie systémy, zdviháky a lisy. Táto všestrannosť eliminuje potrebu kupujúcich kupovať rôzne typy matíc pre rôzne aplikácie, čím sa znižujú obstarávacie náklady a tlak na skladové zásoby.

3. Komplexné špecifikácie a cielený materiál

Ponúkame kompletný rad skrutkových matíc s komplexnými špecifikáciami, pokrývajúcimi označenie závitov od M4 do M40, s rôznymi stúpaniami a triedami tolerancie, aby sme priamo splnili štandardné potreby obstarávania väčšiny priemyselných scenárov. Okrem toho poskytujeme cielené možnosti úpravy materiálu a povrchu na základe požiadaviek aplikácie: pre matice z uhlíkovej ocele je k dispozícii zinkové pokovovanie pre odolnosť proti korózii a pokovovanie niklom pre zvýšenú odolnosť povrchu a nízke trenie. Toto prispôsobenie materiálu a povrchovej úpravy zaisťuje, že sa naše matice dokážu prispôsobiť rôznym pracovným prostrediam, čím sa predlžuje životnosť a kupujúcim sa znižujú náklady na údržbu.

4. 12+ rokov odborných znalostí vo výrobe a prísnej kontroly kvality

Ako profesionálny výrobca s viac ako 12-ročnými skúsenosťami Maitu nazbieral hlboké odborné znalosti v oblasti spracovania metrických závitov a výroby matíc. Máme tím 10 technických inžinierov a 6 zamestnancov QC a implementujeme prísne opatrenia na kontrolu kvality počas celého výrobného procesu – od kontroly surovín až po testovanie hotového výrobku. Náš vlastný ERP systém sleduje celý proces výroby a kontroly kvality a sme držiteľmi certifikácie ISO 9001 a viacerých patentov, čo zaisťuje, že každá metrická skrutková matica spĺňa štandardy vysokej kvality a poskytuje kupujúcim spoľahlivé produkty.

5. Flexibilné služby a silná zásobovacia kapacita

Maitu má 4 oddelenia a 10 výrobných liniek s pobočkou v Dongguan, provincia Guangdong, ktorá zabezpečuje stabilnú výrobnú kapacitu na uspokojenie potrieb malých aj veľkých sérií (obslúžili sme viac ako 5 000 zákazníkov a za 3 roky sme dodali viac ako 80 000 kusov zámorským zákazníkom). Poskytujeme profesionálne služby prispôsobenia podľa výkresov a požiadaviek kupujúcich a ponúkame predpredajné konzultácie, ktoré pomôžu kupujúcim vybrať vhodné špecifikácie, materiály a povrchové úpravy. Naša MOQ je len 1 kus, podporuje skúšobné objednávky a znižuje počiatočné obstarávacie riziko pre kupujúcich.

Metric Screw Nut

často kladené otázky

1. Vyhovujú vaše výrobky medzinárodným normám a možno ich použiť s metrickými skrutkami od iných výrobcov?

Áno, naše metrické skrutkové matice sú plne v súlade s medzinárodnými normami ISO so 60° trojuholníkovým profilom závitu, ktorý zodpovedá všetkým štandardným metrickým skrutkovým čapom. Sú kompatibilné s metrickými skrutkami od iných výrobcov, pokiaľ skrutky spĺňajú rovnakú normu ISO (rovnaké označenie závitu, stúpanie a trieda tolerancie). Poskytujeme podrobné výrobné parametre (vrátane hlavného priemeru, priemeru rozstupu a tolerancie), aby sme zaistili dokonalú kompatibilitu a eliminovali riziko nesúladu pre kupujúcich.

2. Aké možnosti materiálu a povrchovej úpravy ponúkate a ako si vybrať tú správnu do rôznych prostredí?

Ponúkame rôzne kombinácie materiálov a povrchových úprav. Hlavným materiálom je uhlíková oceľ a možnosti povrchovej úpravy zahŕňajú: 1) Zinkovanie: Vhodné pre všeobecné priemyselné prostredie, poskytuje vynikajúcu odolnosť proti korózii za cenovo výhodnú cenu; 2) Poniklovanie: Vhodné pre scenáre vyžadujúce nízke trenie a vysokú odolnosť povrchu, ako sú dynamické prevodové mechanizmy. Pre drsné korozívne prostredie môžeme tiež poskytnúť prispôsobené riešenia povrchovej úpravy. Náš profesionálny tím vám odporučí najvhodnejšiu kombináciu podľa vášho špecifického aplikačného prostredia a požiadaviek.

3. Môžu sa skrutkové matice použiť v scenároch dynamického prenosu pohybu a na čo si treba dávať pozor pri používaní?

Áno, tieto skrutkové matice možno použiť v scenároch dynamického prenosu pohybu (ako sú mechanizmy vodiacich skrutiek na polohovanie a prenos sily), najmä ak nie je primárnou požiadavkou vysoká účinnosť. Treba poznamenať, že profil trojuholníkového závitu má ostré vrcholy a korene, čo môže viesť k vyššiemu treniu a zrýchlenému opotrebovaniu v porovnaní s trapézovými závitmi. Preto odporúčame zvoliť vhodnú povrchovú úpravu (napríklad niklovanie) na zníženie trenia a vyhnúť sa prekročeniu dynamického prípustného ťahu uvedeného v parametroch produktu, aby bola zaistená dlhá životnosť.

4. Aký je dodací cyklus, najmä pre zákazkové objednávky?

Dodací cyklus závisí od množstva objednávky a špecifikácií produktu: 1) Pre štandardné metrické skrutkové matice na sklade (pokrývajúce bežné špecifikácie ako M4-M20) je dodací cyklus 1-3 pracovné dni; 2) Pre štandardné špecifikácie, ktoré nie sú na sklade, je dodací cyklus 3-7 pracovných dní; 3) Pre zákazkové objednávky (podľa výkresov alebo špeciálnych požiadaviek) je dodací cyklus 5-10 pracovných dní v závislosti od zložitosti prispôsobenia. Po potvrdení objednávky vám poskytneme podrobný harmonogram dodania, čím zabezpečíme včasné dodanie, aby vyhovovalo vašim výrobným potrebám.
