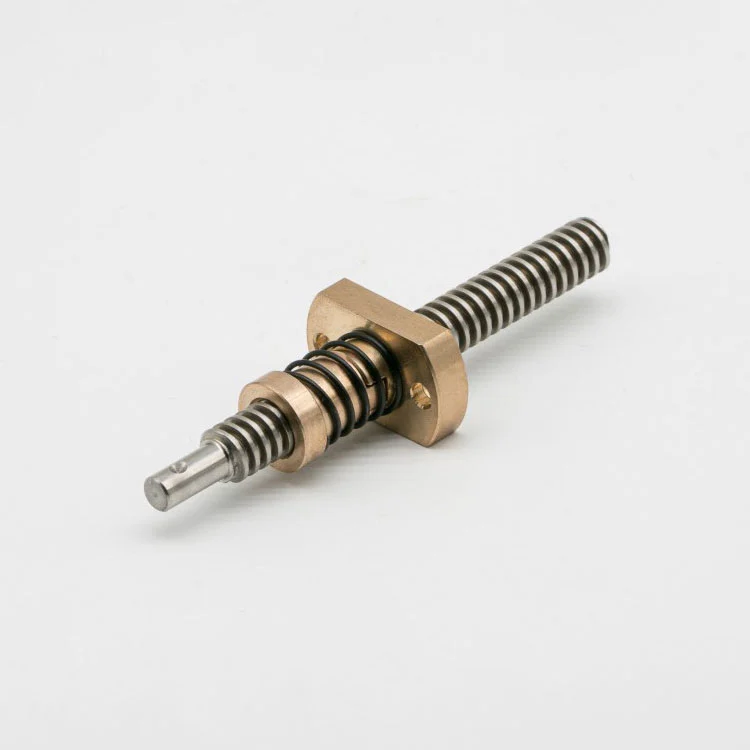

Trapézová matica proti spätnému chodu pre automatizáciu

Ako výrobca trapézovej matice proti spätnému chodu pre automatizáciu Maitu dodržiava koncepciu prispôsobenia na základe scenára a poskytuje cielené riešenia prispôsobenia podľa skutočných pracovných potrieb vášho automatizačného zariadenia. Podľa rozsahu zaťaženia zariadenia, prenosovej rýchlosti, požiadaviek na presnosť polohovania, veľkosti inštalačného rozhrania a pracovného prostredia (ako je vysoká prašnosť, vysoká teplota, vysoká vlhkosť) môžeme flexibilne prispôsobiť kľúčové parametre, ako je špecifikácia lichobežníkového závitu (metrická/imperiálna), typ štruktúry matice, sila kompozitného predpätia, typ povlaku odolného voči opotrebovaniu a celková veľkosť. Produkt využíva univerzálny modulárny dizajn rozhrania, ktorý je kompatibilný s bežnými trapézovými vodiacimi skrutkami automatizačných zariadení a môže byť priamo zostavený bez úpravy pôvodnej štruktúry zariadenia, čím sa účinne znižujú ťažkosti a náklady na transformáciu a modernizáciu zariadenia.

Technické špecifikácie produktu

Poznámka: * označuje špeciálne špecifikácie, ktoré je možné prispôsobiť podľa konštrukčného návrhu, rozsahu zaťaženia, prenosovej rýchlosti a požiadaviek na presnosť polohovania vášho automatizačného zariadenia. Môžeme flexibilne upraviť kompozitnú silu predpätia, typ povlaku odolného proti opotrebeniu a presnosť závitu a prísne dodržiavať normy GB/T 17587-2018 a štandardy prenosu priemyselnej automatizácie pre výrobu, aby sme zodpovedali vysokofrekvenčným, vysoko zaťaženým a vysoko účinným pracovným potrebám rôznych automatizačných zariadení, čím sa zabezpečí stabilný prenos, nízke opotrebovanie a dlhá životnosť. Zároveň môžeme poskytnúť špecifikácie veľkých závitov a povlak odolný voči vysokej teplote podľa vašich požiadaviek, čím sa ďalej zlepší kompatibilita s vysokovýkonnými automatizačnými zariadeniami.

Kľúčové funkčné výhody a prispôsobivosť scenárom automatizácie

Kompozitné elastické predpätie, stabilné proti vôli pre vysokú frekvenciu: Prijatie konštrukcie jadra kompozitného elastického predpätia v kombinácii s presným brúseným lichobežníkovým závitom, ktoré sa líši od štruktúr predpätia predchádzajúcich produktov, realizuje stabilnú reguláciu predpätia pri vysokofrekvenčnom vratnom pohybe, stabilne kontroluje axiálnu vôľu v rozsahu 0,003-0,010 mm v polohe a zníženie axiálnej odchýlky pohybu, zásadne rieši problémy s axiálnym pohybom. automatizačné zariadenia, zabezpečujúce stabilitu a konzistentnosť automatizovaných výrobných operácií.

Vystuženie povlakom odolným voči opotrebeniu, dlhá životnosť: Povrch závitu je potiahnutý priemyselným povlakom odolným proti opotrebeniu a samomazacím povlakom, ktorý účinne znižuje trenie medzi maticou a vodiacou skrutkou, zlepšuje odolnosť proti opotrebovaniu a korózii, prispôsobuje sa vysokofrekvenčným vratným a premenlivým pracovným vlastnostiam automatizačných zariadení a životnosť sa zvyšuje o viac ako 30 % v porovnaní s bežnými maticami proti spätnému chodu a znižuje sa strata frekvencie komponentov a výmena matíc.

Vysoká nosnosť, prispôsobenie sa operáciám s premenlivým zaťažením: Optimalizovaný konštrukčný dizajn, využívajúci vysokopevnostné zliatinové materiály, s vynikajúcou nosnosťou a odolnosťou proti nárazu, sa dokáže prispôsobiť pracovným podmienkam s premenlivým zaťažením automatizačných zariadení (dynamický prípustný ťah do 850 N), zaisťuje stabilný prevod bez deformácií aj pri veľkom zaťažení a spĺňa požiadavky na prevodovky vysokovýkonných automatizačných zariadení a automatických manipulačných zariadení, ako sú robotické ramená.

Modulárny univerzálny dizajn, jednoduchá montáž a údržba: Prijatie modulárneho dizajnu rozhrania, ktorý je kompatibilný s bežnými trapézovými vodiacimi skrutkami automatizačných zariadení, a túto trapézovú maticu proti spätnému chodu pre automatizáciu možno priamo zmontovať bez úpravy pôvodnej štruktúry zariadenia; odnímateľný komponent na nastavenie predpätia je navrhnutý tak, aby uľahčil nastavenie sily predpätia a každodennú údržbu, čím sa znížila náročnosť údržby a náklady na automatizačné zariadenie.

Výkonové parametre a zabezpečenie priemyselnej kvality

Výber materiálu s vysokou pevnosťou: Prijatie vysoko pevnej legovanej ocele (40Cr) a nehrdzavejúcej ocele (304) (voliteľné), ktoré majú vynikajúce mechanické vlastnosti, odolnosť proti opotrebovaniu a odolnosť proti korózii. Medzi nimi je legovaná oceľ 40Cr vhodná pre vysokovýkonné automatizačné zariadenia (ako sú robotické ramená, CNC obrábacie stroje) a nehrdzavejúca oceľ 304 je vhodná pre automatizačné zariadenia vo vysokej vlhkosti, prostredí s vysokou koróziou (ako sú linky na automatizáciu spracovania potravín), ktoré plne zodpovedajú materiálovým požiadavkám rôznych scenárov automatizácie a odkazujú na štandardy výberu materiálov komponentov prevodovky priemyselnej automatizácie.

Efektívna presnosť prenosu: Presnosť závitu dosahuje úroveň ISO 4, chyba stúpania je menšia ako ± 0,003 mm, opakovateľnosť polohy je ≤ ± 0,005 mm, vôľa je ovládateľná v rozmedzí 0,003 až 0,010 mm, čo je plne v súlade s požiadavkami na presnosť prenosu výrobného zariadenia na automatizáciu, čím sa zaisťuje, že automatizačné zariadenie môže dosiahnuť efektívnu rýchlosť a efektívnosť prenosu.

Environmentálna adaptabilita a stabilita: Produkt si môže udržať stabilný výkon v teplotnom rozsahu -20 ℃ až 150 ℃, má silnú odolnosť voči priemyselnému prachu, znečisteniu olejom a chemickým činidlám a je vhodný pre rôzne prostredia priemyselnej automatizácie (ako sú dielne, sklady, vysokoteplotné výrobné linky). Môže pracovať stabilne po dlhú dobu pri vysokofrekvenčnom vratnom pohybe (1 000+ krát/hodinu) bez zníženia výkonu, čím sa zabezpečí nepretržitá a stabilná prevádzka automatizačných zariadení.

Bezpečnosť a spoľahlivosť: Vybavené spoľahlivou samosvornou funkciou, ktorá môže účinne zabrániť skĺznutiu automatizačného zariadenia počas statického zaťaženia a náhleho výpadku napájania, čím sa zabezpečí bezpečnosť prevádzky zariadenia a bezpečnosť operátorov na mieste; trapézová matica proti spätnému rázu pre automatizáciu prešla prísnym únavovým testom a nárazovým testom a dokáže vydržať dlhodobú prevádzku s premenlivým zaťažením bez poškodenia konštrukcie, s vysokou spoľahlivosťou.

Hlavné výhody Maitu

1. Schopnosť výskumu a vývoja orientovaného na automatizáciu: Náš tím výskumu a vývoja má 8 vedúcich inžinierov s viac ako 12-ročnými skúsenosťami v oblasti prevodových komponentov priemyselnej automatizácie, ktorí sa zameriavajú na výskum a vývoj a optimalizáciu technológie proti spätnému chodu pre scenáre automatizácie, zvládajú základné technológie, ako je dizajn kompozitného elastického predpätia a povlak odolný voči opotrebeniu, a optimalizujú štruktúru produktu podľa rôznych typov zariadení s vysokou frekvenciou a vysokou presnosťou, prispôsobujú sa vysokej kvalite automatizačných zariadení.

2. Priemyselná výroba a prísne testovanie kvality: Každý výrobok je vybavený pokročilými priemyselnými výrobnými linkami a profesionálnym presným testovacím zariadením (ako je presný merací prístroj, tester únavy, tester opotrebovania) a pred opustením továrne prechádza prísnou detekciou vôle, záťažovým testom, testom opotrebenia a testom environmentálnej prispôsobivosti, v súlade s GB/T 17587-2018 a štandardmi priemyselnej automatizácie, ktoré zaručujú, že každý z nich spĺňa štandardy vysokej kvality a matice 100 %. požiadavky na vysokú spoľahlivosť automatizačných zariadení.

3. Bohaté skúsenosti s prispôsobením scenára automatizácie: Po poskytnutí prispôsobených riešení proti spätnému chodu pre viac ako 2 300 výrobcov automatizačných zariadení, ktoré pokrývajú automatizované výrobné linky, robotické ramená, CNC obrábacie stroje, inteligentné skladovacie systémy a ďalšie oblasti, máme bohaté skúsenosti s prispôsobovaním rôznych modelov automatizačných zariadení a dokážeme prispôsobiť produkty podľa špecifických parametrov a pracovných podmienok vášho automatizačného zariadenia.

4. Autoritatívna certifikácia a uznanie trhu: Prešli certifikáciou systému manažérstva kvality ISO 9001, certifikáciou priemyselných výrobkov CE a certifikáciou ochrany životného prostredia RoHS, s množstvom patentov týkajúcich sa technológie proti spätnému rázu prenosu automatizácie, slúžiacej domácim a zahraničným známym značkám automatizačných zariadení a produkty boli vysoko uznávané pre svoju stabilitu, trvanlivosť a vysokú účinnosť, najmä v oblasti automatizácie s vysokým zaťažením a vysoko presnej automatizácie.

Proces prispôsobenia a záruka na služby na priemyselnej úrovni

1. Požiadajte o komunikáciu a návrh schémy: Náš profesionálny technický tím pre automatizáciu poskytuje individuálnu konzultáciu, hlboko rozumie štrukturálnym parametrom vášho automatizačného zariadenia, rozsahu zaťaženia, rýchlosti prenosu, požiadavkám na presnosť polohovania a pracovného prostredia a formuluje cielené schémy prispôsobenia vrátane výberu materiálu, nastavenia sily predpätia, typu povlaku odolného voči opotrebovaniu a konštrukčného návrhu a striktne sa odvoláva na priemyselné automatizačné prevodové štandardy, aby sa zabezpečilo, že produkt dokonale zodpovedá vašim štandardom pre automatizáciu.

2. Skúšobná výroba vzoriek a testovanie výkonu: Podľa potvrdenej schémy prispôsobenia dokončíme návrh 2D/3D výkresu, vykonáme skúšobnú výrobu vzorky a otestujeme vzorku na zodpovedajúcom automatizačnom zariadení, aby sme overili účinok proti spätnému chodu, nosnosť, účinnosť prenosu a kompatibilitu inštalácie a upravíme a optimalizujeme, kým nebude spĺňať skutočné pracovné potreby automatizačného zariadenia pred hromadnou výrobou.

3. Priemyselné balenie a bezpečná preprava: Prijmite priemyselné balenie proti kolízii, ktoré môže účinne chrániť produkt pred poškodením počas prepravy, vyhnúť sa deformácii závitu a poškodeniu štruktúry predpätia a zabezpečiť, aby sa po rozbalení mohla priamo nainštalovať a použiť trapézová matica proti spätnému chodu pre automatizáciu, ktorá je obzvlášť vhodná na hromadnú prepravu komponentov automatizačných zariadení.

4. Efektívna dodávka a záruka zásob: Štandardné modely vhodné pre bežné automatizačné zariadenia sú na sklade, s dodacou dobou 1-3 pracovné dni; prispôsobené produkty sa dodávajú do 7-10 pracovných dní, čím sa efektívne skráti výrobný a transformačný cyklus vášho automatizačného zariadenia a zabezpečí sa normálna prevádzka výrobných liniek.

5. Popredajný servis a technická podpora: Poskytnite 30-mesačnú záručnú lehotu kvality, profesionálni technickí pracovníci v oblasti automatizácie poskytujú 24-hodinovú technickú podporu online a na mieste, včas riešia problémy s inštaláciou, ladením, údržbou a používaním produktu; poskytnite bezplatnú výmenu, ak sa počas záručnej doby vyskytne problém s kvalitou produktu, a poskytnite profesionálne pokyny na údržbu na predĺženie životnosti produktu a automatizačného zariadenia.

Pokyny na inštaláciu a dennú údržbu

1. Štandardné kroky inštalácie: Pred inštaláciou skontrolujte čistotu matice a zodpovedajúcej vodiacej skrutky, odstráňte povrchový prach, olejové škvrny a iné nečistoty; hladko nainštalujte maticu na vodiacu skrutku, vyhnite sa nútenej inštalácii, aby nedošlo k poškodeniu závitu; upravte zloženú silu predpätia podľa požiadaviek na zaťaženie a presnosť automatizačného zariadenia a pevne pripevnite prírubu k pohyblivej časti zariadenia, aby ste predišli voľnej inštalácii, ktorá ovplyvňuje presnosť prevodovky a bezpečnosť prevádzky zariadenia.

2. Pravidelná údržba a údržba: Odporúča sa kontrolovať vôľu, stav predpätia a opotrebovanie závitu každý 1 mesiac (upraviť podľa frekvencie používania); pravidelne pridávajte na povrch závitu priemyselný mazací olej, aby ste znížili trenie a chránili povlak odolný voči opotrebovaniu; pravidelne čistite medzeru závitu, aby ste zabránili vniknutiu cudzích predmetov a spôsobeniu zablokovania prevodovky, čím sa zabezpečí dlhodobá stabilná prevádzka produktu a automatizačného zariadenia.

3. Požiadavky na skladovanie: Skladujte v čistom, suchom a dobre vetranom priemyselnom sklade (teplota 10-25 ℃, vlhkosť ≤ 45 %), vyhýbajte sa kontaktu s vysokou teplotou, korozívnymi látkami, ostrými predmetmi a silným tlakom, zabráňte deformácii závitu, poškodeniu štruktúry predpätia a povrchovému opotrebovaniu a zabezpečte výkon proti spätnému chodu zariadenia Anti-backlash náhradných dielov pre skladovanie, čo je obzvlášť dôležité pre Automatickú maticu.

4. Bezpečnostné opatrenia pri používaní: Počas prevádzky automatizačného zariadenia sa vyhýbajte nadmernému zaťaženiu, násilnému spúšťaniu a zastavovaniu a nerozoberajte maticu svojvoľne, aby ste predišli poškodeniu konštrukcie predpätia a závitu; zabráňte vniknutiu cudzích predmetov do medzery závitu, aby ste zabránili zaseknutiu prevodovky a poškodeniu automatizačného zariadenia; pravidelne kontrolujte samouzamykací výkon, aby ste zaistili bezpečnosť prevádzky zariadenia a obsluhy na mieste.

Použiteľné automatizačné zariadenia a priemyselné scenáre

1. Automatizované výrobné linky: Použiteľné pre automatizované montážne linky, automatické napájacie linky, automatické baliace linky a iné zariadenia, so stabilným prevodom a vysokou účinnosťou, účinne eliminujúcou axiálnu vôľu, zabezpečujúcu konzistentnosť výrobných operácií, zlepšujúcu efektivitu výroby a mieru kvalifikácie produktov a sú vhodné pre elektroniku, automobilový priemysel, potraviny, obaly a iné priemyselné odvetvia.

2. Robotické ramená & CNC obrábacie stroje: Vhodné pre priemyselné robotické ramená, CNC sústruhy, CNC frézky a iné zariadenia, s vysokou nosnosťou a vysokou presnosťou, zabezpečujúce presné polohovanie a stabilný pohyb robotických ramien a vretien obrábacích strojov, znižujúce chyby spracovania a použiteľné na výrobu strojov, presné spracovanie a iné oblasti.

3. Inteligentné skladovacie a manipulačné zariadenia: Použiteľné pre automatické zakladače, AGV vozíky, inteligentné skladové regály a iné zariadenia, so silnou environmentálnou prispôsobivosťou a odolnosťou, prispôsobujú sa vysokofrekvenčnému vratnému pohybu manipulačných zariadení, zabezpečujú stabilný prenos a presné polohovanie a sú použiteľné pre logistiku, skladovanie a iné priemyselné odvetvia.

4. Iné automatizačné zariadenia: Vhodné pre automatické testovacie zariadenia, automatické nastavovacie zariadenia, lineárne moduly a iné zariadenia, s modulárnym dizajnom a silnou kompatibilitou, spĺňajúce požiadavky na presnosť a účinnosť rôznych scenárov automatizácie a použiteľné pre rôzne priemyselné oblasti, ako je elektronika, prístrojové vybavenie a nová energia.

Často kladené otázky

1. Dá sa tento produkt prispôsobiť vodiacej skrutke môjho existujúceho automatizačného zariadenia?

Áno, naše štandardné modely sú kompatibilné s bežnými trapézovými vodiacimi skrutkami automatizačných zariadení a môžeme tiež prispôsobiť špecifikáciu závitu, veľkosť matice a povlak odolný proti opotrebeniu podľa vašich parametrov vodiacej skrutky, čím sa zabezpečí priama montáž bez úpravy pôvodnej štruktúry automatizačného zariadenia a zladenie s vysoko zaťaženými a vysokofrekvenčnými pracovnými charakteristikami automatizačných zariadení.

2. Ako nastaviť silu predpätia, aby zodpovedala rôznym pracovným podmienkam automatizačného zariadenia?

Lichobežníková matica proti spätnému rázu pre automatizáciu je navrhnutá s nastaviteľnou štruktúrou predpätia z kompozitu, ktorá dokáže flexibilne upraviť stupeň kompresie kompozitného elastického komponentu podľa rozsahu zaťaženia, rýchlosti prenosu a požiadaviek na presnosť polohovania vášho automatizačného zariadenia, vyvažuje účinok proti spätnému chodu a účinnosť prevodovky a prispôsobuje sa rôznym pracovným podmienkam automatizačného zariadenia.

3. Ako posúdiť, či je účinok proti spätnému chodu matice počas používania normálny?

Po inštalácii spustite automatizačné zariadenie, aby bežalo pri normálnej rýchlosti, sledujte, či nedochádza k chveniu pohybu alebo abnormálnemu hluku; použite presný merací prístroj na zistenie opakovateľnosti polohovania, ak je chyba opakovateľnosti v rozmedzí ± 0,005 mm, znamená to, že účinok proti spätnému chodu je normálny a výrobok spĺňa požiadavky na presnosť automatizačného zariadenia.

4. Aká je životnosť produktu pri vysokofrekvenčnej prevádzke?

Výrobok využíva povlak odolný voči opotrebovaniu a vysokopevnostný materiál, ktorý dokáže udržať stabilný výkon viac ako 4 roky pri vysokofrekvenčnom vratnom pohybe (1000+-krát/hodinu) a bežnej údržbe, ktorá je o 30 % dlhšia ako bežné matice proti spätnému chodu, čím sa znižuje frekvencia výmeny komponentov a straty prestojov zariadenia.

5. Poskytujete technickú podporu pre hromadné objednávky automatizačných zariadení?

Áno, v prípade hromadných objednávok pošleme profesionálnych technických pracovníkov automatizácie, aby poskytli pokyny na inštaláciu, ladenie a údržbu na mieste a poskytli podrobné príručky na inštaláciu a údržbu, ktoré sú v súlade s normami priemyselnej automatizácie, čím sa zabezpečí, že produkt bude mať najlepší výkon proti spätnému chodu a prenosu vo vašom automatizačnom zariadení a zvýši efektivitu výroby.
